1、准备硬件

• 开发板：LubanCat-5(购买链接)（建议8G内存版本）
• 读卡器、TF卡：32GB及以上 (购买链接)
• USB转TTL模块、网线：(购买链接)

2、使用DiskGenius给TF卡分区（windows主机下操作）

• 打开DiskGenius并选中TF卡。将TF卡插入读卡器，连接到你的PC中（建议Windows 10或Windows 11主机），打开 DiskGenius（可在ZVM官方网站 资源下载中心 获取）



  图 1　在ZVM官方网站资源下载中心获取DiskGenius



  图 2　打开DiskGenius并选中你的TF卡

• 执行快速分区。点击 Quick Partition（打开快速分区）。



  图 3　点击Quick Partition（快速分区）

• 设置分区参数。打开快速分区对话框后按如下顺序设置，然后点击 OK。

  设置项	填写内容
  ①分区表类型（Partition Table Style）	选择 MBR，并保持勾选 Rebuild MBR。
  ②分区数量（Partition Count）	选择 Custom，设置为 2 个分区。
  ③第一分区（1）	文件系统 FAT32，大小 8 GB，卷标 ZVM，勾选 Primary。
  ④第二分区（2）	文件系统 FAT32，大小按剩余空间自动填写，本页示例为 50 GB。
  ⑤分区对齐（Align Partitions to Integral Multiples of Sectors）	勾选，选择 2048 扇区（1048576 Byte）。

  表 1　DiskGenius 快速分区参数



  图 4　快速分区说明

  ⚠️ 注意：ZVM要求第一个分区必须是8G，第二个分区大于21G，不然会导致Linux客户OS启动失败。

• 核对分区结果。加载完成后可以看到TF卡已经被划分成两个分区，完成后可以退出DiskGenius。



  图 5　分区完成，TF卡已分成两个分区

3、客户OS 文件系统镜像烧录（Linux主机环境下操作）

• 下载并解压镜像包。打开浏览器，然后从ZVM官网 资源中心 分别下载获取对应版本的文件，注意第一个内核镜像是“鲁班猫 LubanCat-5“（共需要7个文件：6个分卷压缩包和1个解压脚本，分别为kernel_images_lubancat.001.7z、file_system_images.001.7z、file_system_images.002.7z、file_system_images.003.7z、file_system_images.004.7z、file_system_images.005.7z和extract_all.zip）。

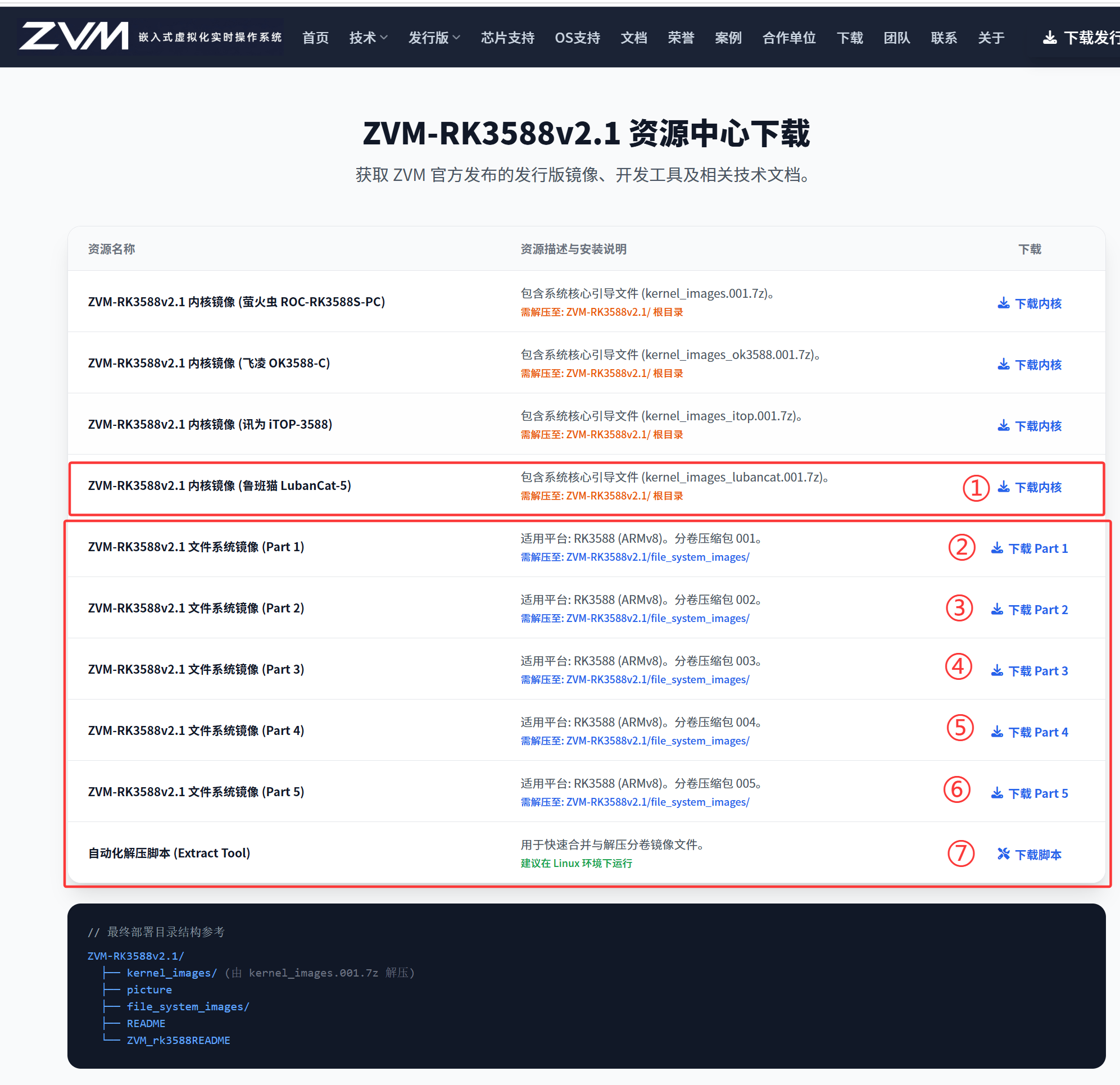

  图 6　镜像下载说明

• 在Linux主机中创建一个文件夹：ZVM-RK3588v2.1，按照图7目录结构将这7个文件放入该目录。



  图 7　7个文件放入ZVM-RK3588v2.1目录

• 将这7个文件放入ZVM-RK3588v2.1目录后：①先执行：unzip extract_all.zip 解压出脚本；②然后执行：chmod +x ./extract_all.sh赋予脚本执行权限；③接着执行./extract_all.sh脚本进行解压；④解压完成后会得到2个文件夹：kernel_images、file_system_images。其中 file_system_images文件夹中包含了我们需要烧录到TF卡的文件系统镜像和烧录脚本:auto_dd.sh。



  图 8　解压得到kernel_images和file_system_images文件夹步骤

• 确认TF卡第二分区设备名。将 TF 卡插入读卡器并连接至 Linux 主机，然后进入 file_system_images 目录并打开终端：①使用阅读工具打开 auto_dd.sh 脚本；②关注 TARGET="/dev/sdb2"；③接着执行 lsblk 命令找到 TF 卡设备；④确认 TF 卡第二个分区的设备名称是 sdb2（不同 Linux 版本或不同型号的 TF 卡，设备名称可能不同，请以本机实际查找到的设备信息为准）。若 TF 卡分区不是 sdb，则需修改 auto_dd.sh 脚本中的“TARGET”位置，使其与 TF 卡分区一致。



  图 9　TF卡分区和脚本写入目标分区对应确认

• 执行写入。终端执行命令./auto_dd.sh，等待镜像写入完成即可。实际写入速度取决于TF卡、读卡器的性能和写入镜像的数量。



  图 10　执行./auto_dd.sh写入文件系统镜像

4、准备ZVM启动镜像（Linux主机下操作）

完成第 3 节文件系统镜像的写入后，切换到到kernel_images文件中，里面包含了制作ZVM镜像所需要的所有文件和脚本，也包含了已经制作完毕的所有启动镜像，可以直接使用这个文件夹中的镜像文件，进行后面的启动操作。主要用到3个文件：nrtos_images.bin、boot.scr、zvm_release_rk3588v2.1.bin。

图 11　kernel_images文件夹中的启动镜像文件

• 写入nrtos_images.bin。将Non-RTOS镜像包写入TF卡中（注意根据实际情况修改设备名of，使用lsblk命令确认设备名称，如/dev/sdb2）：

  sudo dd if=nrtos_images.bin of=/dev/sdb2 bs=1M seek=1024 conv=fsync status=progress


  图 12　确认设备名后写入nrtos_images.bin

• 复制启动文件。将zvm_release_rk3588v2.1.bin和boot.scr复制到TF卡的第一个分区（演示中的TF卡命名为ZVM）。



  图 13　把zvm_release_rk3588v2.1.bin和boot.scr复制到第一分区

5、自行编译镜像（可选）

• 替换镜像源文件。kernel_images中会包含一个raw_kernel_images文件夹，这个文件夹中包含了制作ZVM所需要的镜像源以及打包脚本，可以替换其中对应的文件，例如Linux的内核镜像Image。



  图 14　raw_kernel_images中按客户OS存放的镜像源文件

• 重新打包。替换目标镜像后，返回上一级目录，进入 kernel_images 文件夹，执行 auto_py.sh，选项输入 3。执行完成后，当前目录下会生成新的 zvm_release_rk3588v2.1.bin、boot.scr 和 Non-RTOS 镜像包文件。



  图 15　执行auto_py.sh并选择生成镜像

• 完成后再按第 4 节“写入nrtos_images.bin”和“复制启动文件”两个步骤重新写入镜像包文件，即可完成镜像替换。

6、开发板固件烧录（Windows操作系统下）

• 开发板准备。从Linux主机弹出TF卡，按如图16所示位置插入到TF卡槽中，准备电源、Type-C线、网线和串口接线。



  图 16　开发板相关接线方法

• 下载固件镜像。在LubanCat官方资源百度网盘镜像，提取码：hslu，找到如下图所示升级固件。



  图 17　在LubanCat官方网盘中下载ubuntu20.04-gnome固件

• 安装烧写工具。下载 Release_DriverAssistant.zip，解压后运行DriverInstall.exe。为了让所有设备都使用更新的驱动，请先选择 驱动卸载，然后再选择 驱动安装。



  图 18　安装RK USB驱动

• 下载 RKDevTool_Release.zip，并运行RKDevTool.exe



  图 19　打开RKDevTool

• 进入升级模式。先断开电源适配器连接，使用Type-C数据线一端连接主机，一端连接开发板 OTG 接口。



  图 20　开发板相关接口和按键示意图

• 先按住设备上的 RECOVERY 键并保持，然后接上电源，观察RKDevTool窗口，有出现“发现一个LOADER设备”（英文版为“Found One LOADER Device”），松开 RECOVERY 键。



  图 21　RKDevTool 提示发现一个LOADER设备

• 如果已经进行了“进入Loader模式”的操作，仍旧没有看到烧写工具提示LOADER，此时可以查看Windows主机是否有提示发现新硬件并配置驱动。打开设备管理器，会见到新设备 Rockusb Device 出现，如下图。如果没有，可返回上一步重新安装驱动。



  图 22　设备管理器出现Rockusb Device

• 烧写固件。打开RKDevTool具，连接设备后，先选择“升级固件”，然后点击“固件”



  图 23　选择固件进行升级

• 选择下载的固件，通常为“xx.img”格式。



  图 24　选择要烧入的固件

• 点击升级，并等待。



  图 25　点击升级按钮，进行升级

• 升级完成后会显示“下载固件成功”，且状态变成“没有发现设备”，完成后开发板断电。



  图 26　升级完成示意图

• 烧录UBoot。下载uboot，解压到主机后，记住解压的位置。参考第 6 节的“进入升级模式”步骤，重新进入升级模式，然后点击“设备分区表”读取分区。



  图 27　分区读取点击示意图

• 点击“是”，下载新的分区地址表。



  图 28　分区地址表下载示意图

• 有弹出一些不存在的分区，直接点击右上角关闭即可。



  图 29　部分不存在分区示意图

• 然后会显示读取分区成功，点击“确定”。



  图 30　读取分区成功示意图

• 先根据右边分区表，核对左边uboot的地址是否一致，以及前面只勾选了uboot，然后点击后方②所示位置，选择路径。



  图 31　uboot地址核对和路径选择示意图

• 选择最开始下载解压的uboot。



  图 32　uboot选择示意图

• 再次核对路径、uboot地址后，点击执行。



  图 33　执行uboot烧录示意图

• 烧录成功会显示“下载完成”，且状态变成“没有发现设备”，完成后开发板断电。。



  图 34　uboot烧录成功示意图

• 进入 U-Boot 命令行。将串口USB端连接Windows 10或Windows 11主机，打开 MobaXterm 软件（下载链接），在 MobaXterm 中选择 Session → Serial，在 Serial port 中选择电脑识别到的串口，将 Speed (bps) 设为 1500000，点击 OK 打开串口。



  图 35　选择串口端口，设置波特率为 1500000，点击 OK

  ⚠️ 注意：上电前，板卡请连接网线接入局域网，不然ZVM没法初始化网卡导致启动异常。

• 打开串口终端后，选择中断窗口先按 Ctrl+C，然后重新给开发板上电。看到 <INTERRUPT> 且最后停在可输入命令的 => 提示符时，表示已进入 U-Boot 命令行，此时松开按键。



  图 36　进入U-Boot命令行

7、启动ZVM

• 在Uboot命令行输入ZVM启动命令：run distro_bootcmd。

  💡 提示：如果板卡不支持该命令，可以使用以下替代命令手动加载：

  mmc list; mmc dev 1; fatload mmc 1:1 0x00c00000 boot.scr; source 0x00c00000

• 输入命令后按下回车键，ZVM即正常启动（如图37所示），启动时间取决于板卡和TF卡性能。



  图 37　ZVM启动后的串口界面

  ⚠️ 注意：如果启动失败，一般是板卡固件不匹配，请参考第 6 节重刷固件；如若一直失败，请私下或在ZVM技术交流群中联系ZVM团队成员获取帮助。

8、部署后的使用教程

祝您开发愉快！✨
