ZVM-RK3568v2.1发行版部署指南
一、ZVM-RK3568v2.1简介
ZVM-RK3568v2.1发行版是一款面向瑞芯微RK3568处理器芯片的ZVM定制化版本，于2026年6月发布。其介绍如下：
（1）支持板卡与镜像说明
本节说明ZVM-RK3568v2.1发行版支持的板卡、镜像下载入口和板卡适配文件的替换方式。
支持板卡列表
| 序号 | 板卡名称 | 说明 |
|---|---|---|
| 1 | LuBancat rk3568 | 需要替换zvm_release_rk3568v2.1.bin和boot.scr，如果替换后启动失败，需要替换uboot.img |
本文使用的镜像分为公共镜像和非公共镜像。公共镜像提供通用发行版内容；非公共镜像用于适配特定板卡，主要包含ZVM针对板卡硬件差异做的少量修改，例如网卡频率修改、启动脚本文件。
公共镜像
使用方式（以LuBanCat RK3568为例：）
- （1）先下载并解压公共镜像包。
- （2）若使用默认支持板卡鲁班猫-RK3568-PC，直接使用公共镜像包中的文件。
- （3）按照指南后续步骤开始部署。
ZVM-RK3568v2.1发行版功能总览如下：
（2）灵活的多OS 混合部署方式
支持多客户OS混合部署；具体可同时启动数量需结合RK3568板卡内存、核数与镜像配置确认。
| 客户OS | Zephyr | FreeRTOS | Linux |
|---|---|---|---|
| 可分配的核数 | 1/2/3核 | 1核 | 1/2核 |
| 内存大小 | 128M | 128M | 512M |
（3）灵活的多核 OS支持
RK3568为4核Cortex-A55处理器，ZVM默认占用0核，客户OS可自主选择部署在其余A55核心上：
| 处理器型号 | 核号 | 分配说明 |
|---|---|---|
| Cortex-A55 | 0 | ZVM |
| Cortex-A55 | 1~3 | 客户OS灵活部署 |
（4）灵活的外设共享
支持外设完全虚拟化、半虚拟化、单根虚拟化等多种共享方式，解决复杂系统外设资源分配冲突问题：
| 序号 | 类别 | 支持的外设 |
|---|---|---|
| 1 | 完全虚拟化外设 | UART、GPIO、I2C等 |
| 2 | 半虚拟化外设（VirtIO） | NIC、SDMMC、GPIO、I2C等 |
二、ZVM-RK3568v2.1 部署教程
1. 准备硬件

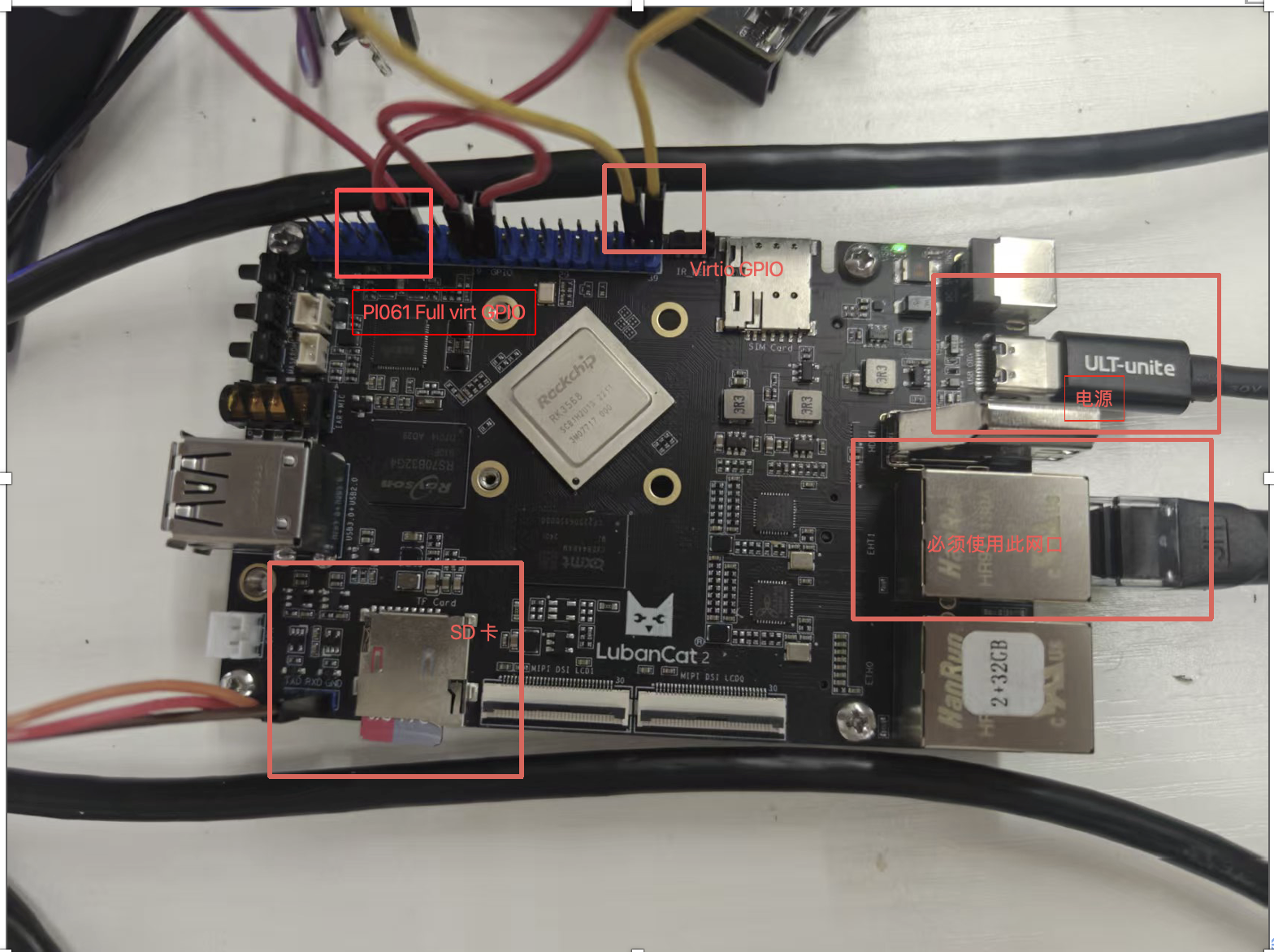

主板连线如下
2. 使用DiskGenius给TF卡分区（windows主机下操作）
💡 提示：如果您手中已经是按照此教程分区过的TF卡，可以直接跳往第3步。
将TF卡插入读卡器，连接到你的PC中，打开DiskGenius（ZVM官网资源中心可以免费获取）
下载安装完成后打开DiskGenius，选中你的TF卡
点击Quick Partition (快速分区)
按照以下选项操作，然后点击OK（注意：ZVM要求第一个分区必须是8G，第二个分区大于21G，不然会导致Linux客户OS启动失败；）
加载完成后可以看到TF卡已经被划分成两个分区，完成后可以退出DiskGenius
3. 客户OS 文件系统镜像烧录（Linux主机下操作）
💡 提示：如果TF卡中已经成功写入过文件系统镜像，可以直接跳往第4步。
将TF卡插入读卡器，连接到Linux主机，从ZVM官网资源中心

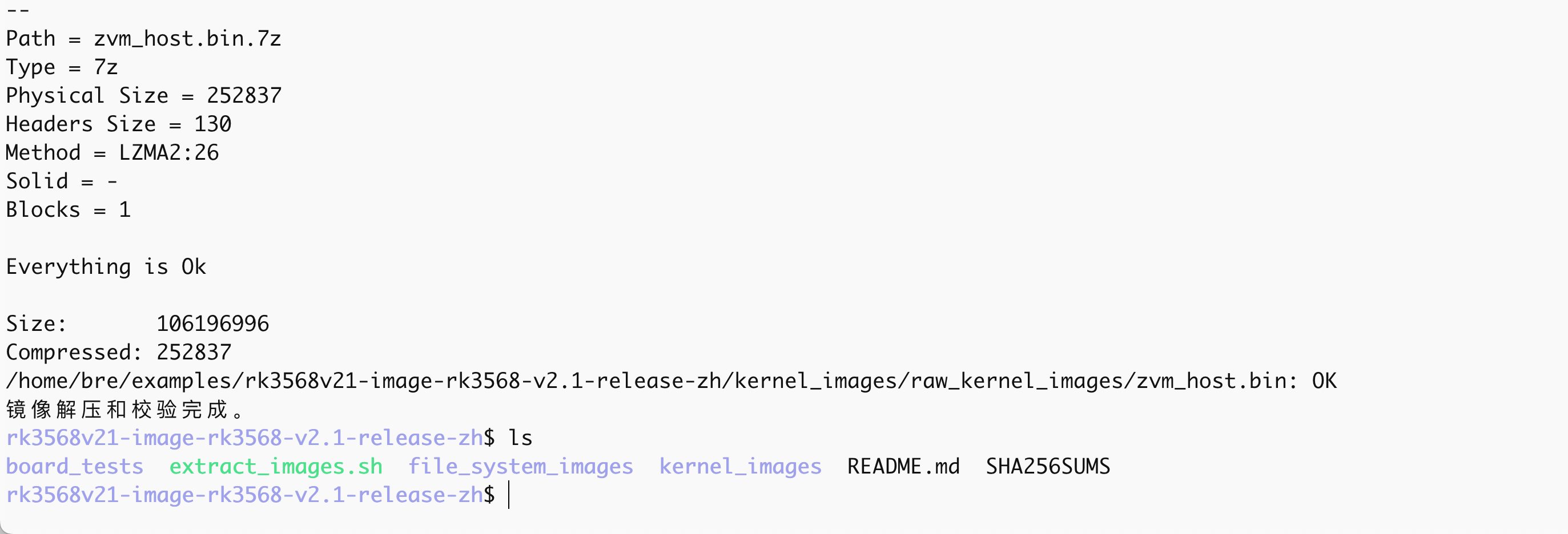

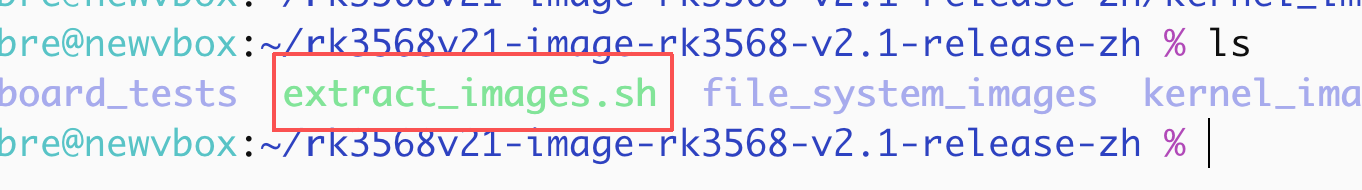

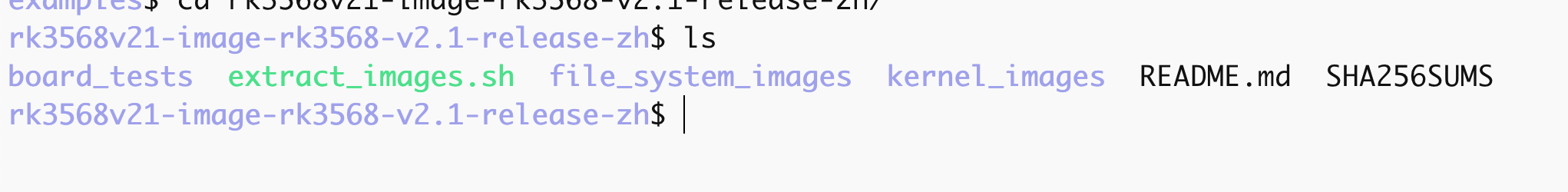

下载页面分别下载获取对应版本的文件，执行extract_images.sh
到2个文件夹：kernel_images、file_system_images，其中file_system_images文件夹中包含了我们需要烧录到TF卡的文件系统镜像和烧录脚本:auto_dd.sh（也可以自行编译文件系统进行替换）。

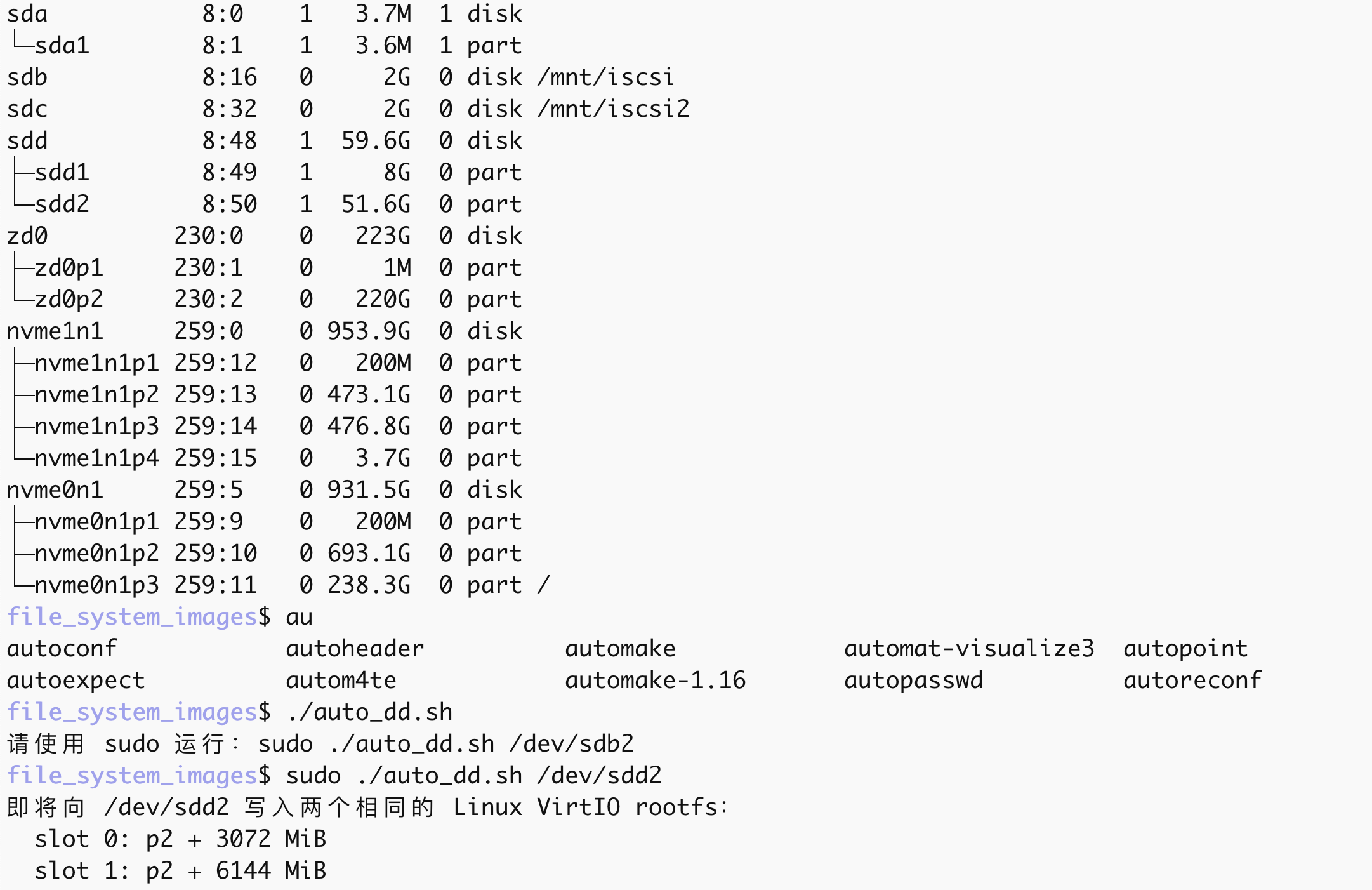

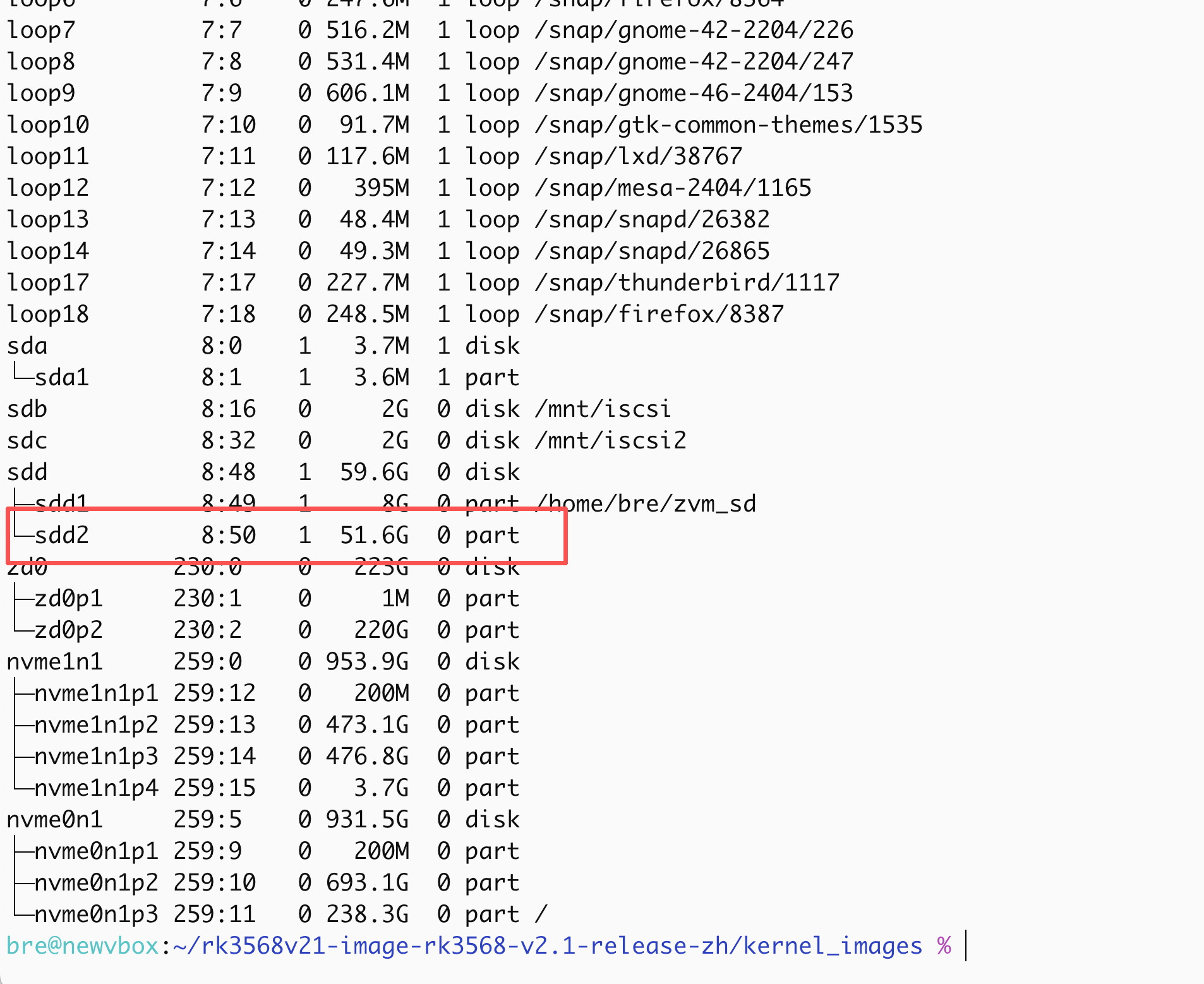

然后进入file_system_images目录打开终端，执行命令df或lsblk命令找到设备，这里TF卡的第二个分区设备名称是sdd2（不同版本的Linux或者不同型号TF卡设备名称不一定相同，以自己主机查找到的设备信息为准）
确认显示的设备名称和位置，根据自己的设备信息修改脚本中的TARGET项。脚本文件auto_dd.sh内容如下图所示，根据你的需要可以自定义seek位置和文件系统镜像名称等。ZVM默认一个块大小是3GB，需要每隔3GB写入，否则可能导致写入的文件系统损坏，也可以根据需要修改写入镜像的数量。
⚠️ 注意
第一:请务必确认of后的设备名称正确，否则可能会误写入其他磁盘导致数据丢失。
第二:请务必确认TF卡第二个分区有足够的空间存放这些文件系统镜像，如果TF卡容量较小，可以将写入的镜像数量减少，只要注释掉对应的写入命令即可，否则可能导致写入失败或者文件系统损坏。
⚠️ 重要提示
ZVM新增了Guest运行记录保存功能，会将运行过且未删除的Guest信息保存到TF卡第二个分区的前3GB空间中。当设备因异常导致断电或者重启后，再次运行ZVM可以直接从TF卡加载这些记录来重新创建并运行相同的Guest。因此在TF卡写入镜像时需要将第二个分区的前3GB预留，第一个seek要从3GB(seek=3072)开始。
执行命令./auto_dd.sh，等待镜像写入完成即可，实际写入速度取决于TF卡、读卡器的性能和写入镜像的数量。或者按照脚本中的格式，手动在终端执行dd命令单独写入某一个镜像，手动执行dd命令前同样需要先使用df或lsblk命令查看自己的设备名称。
4.准备ZVM启动镜像（Linux主机下操作）
如果你已经完成了第3步文件系统镜像的写入，那么接下来就可以准备ZVM的启动镜像了。我们回到kernel_images文件中，里面包含了制作ZVM镜像所需要的所有文件和脚本，也包含了已经制作完毕的所有启动镜像，可以直接使用这个文件夹中的镜像文件，进行后面的启动操作。主要用到3个文件：nrtos_images.bin、boot.scr、zvm_release_rk3568v2.1.bin。
4.1 写入nrtos_images.bin

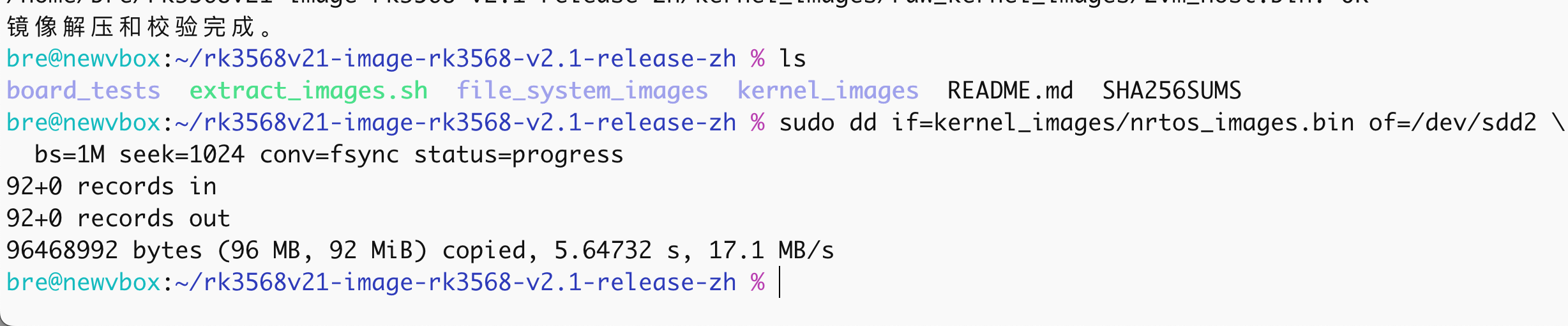

将Non-RTOS镜像包写入TF卡中（注意根据实际情况修改设备名of，使用df或者lsblk命令确认设备名称，如/dev/sdd2）：
4.2 复制启动文件

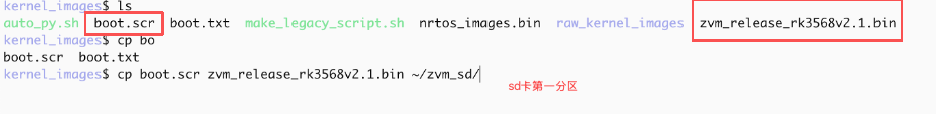

将zvm_release_rk3568v2.1.bin和boot.scr复制到TF卡的第一个分区（演示中的TF卡命名为ZVM）。

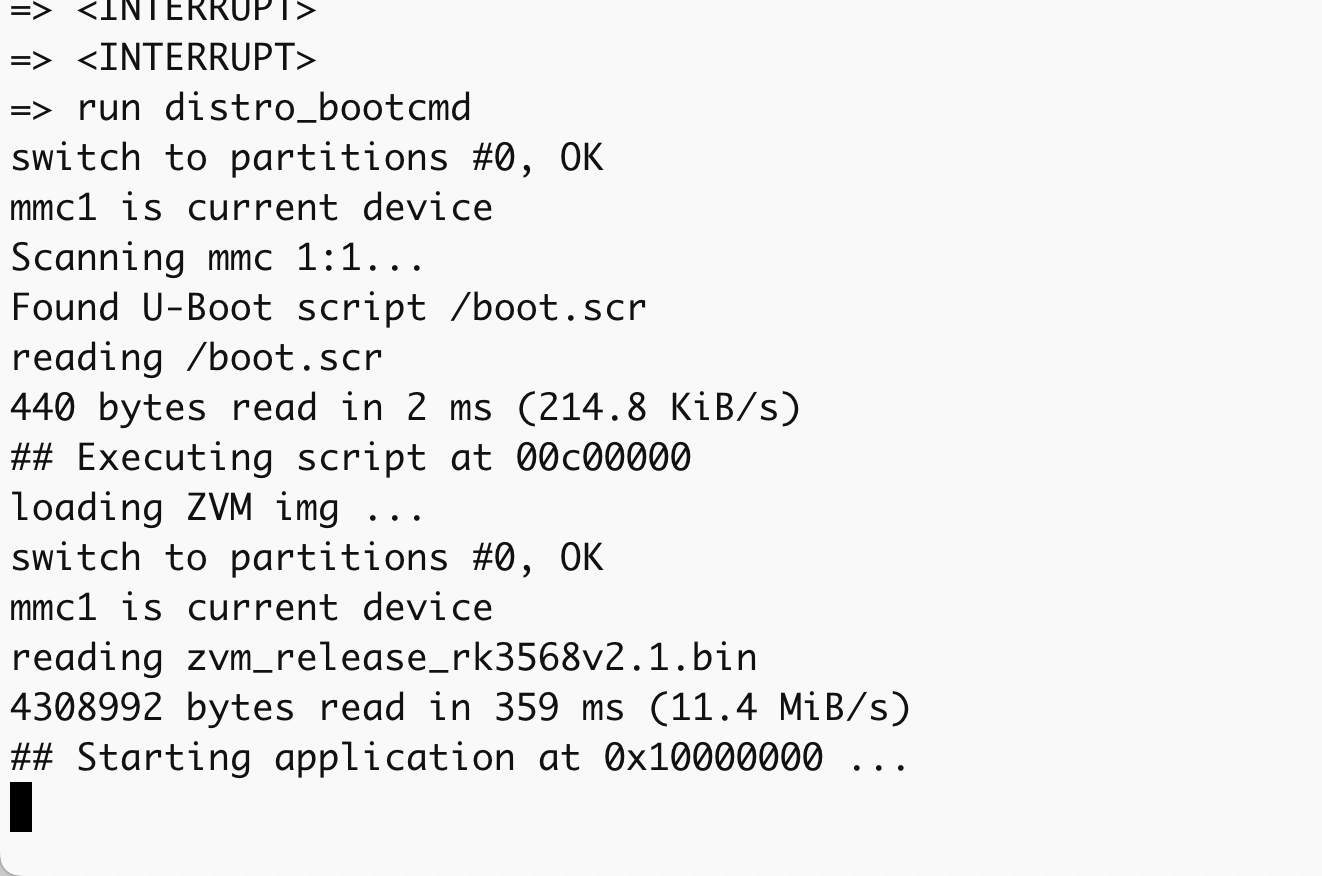

复制完成后弹出TF卡，插入对应的开发板中，开发板上电的同时按Ctrl+C阻止进入autoboot，然后在命令行输入ZVM启动命令：run distro_bootcmd
💡提示：如果板卡不支持该命令，可以使用以下替代命令手动加载：
mmc list; mmc dev 1; fatload mmc 1:1 0x00c00000 boot.scr; source 0x00c00000

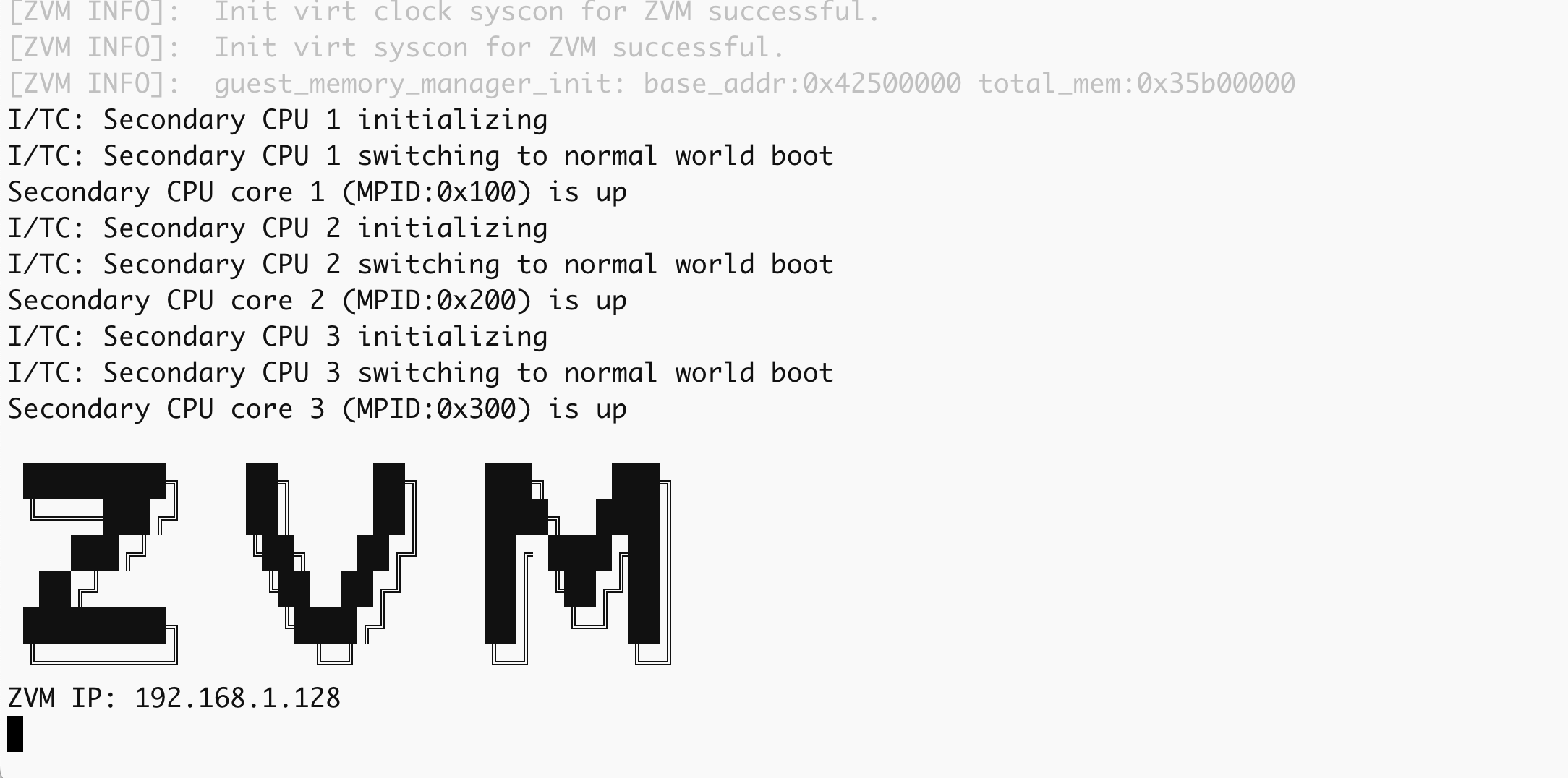

ZVM就能正确启动啦，启动时间取决于板卡和TF卡性能。
4.3 自行编译镜像（可选）
kernel_images中会包含一个raw_kernel_images文件夹，这个文件夹中包含了制作ZVM所需要的镜像源以及打包脚本，可以替换其中对应的文件，例如Linux的内核镜像Image，然后使用打包脚本制作您专属的ZVM guest镜像。

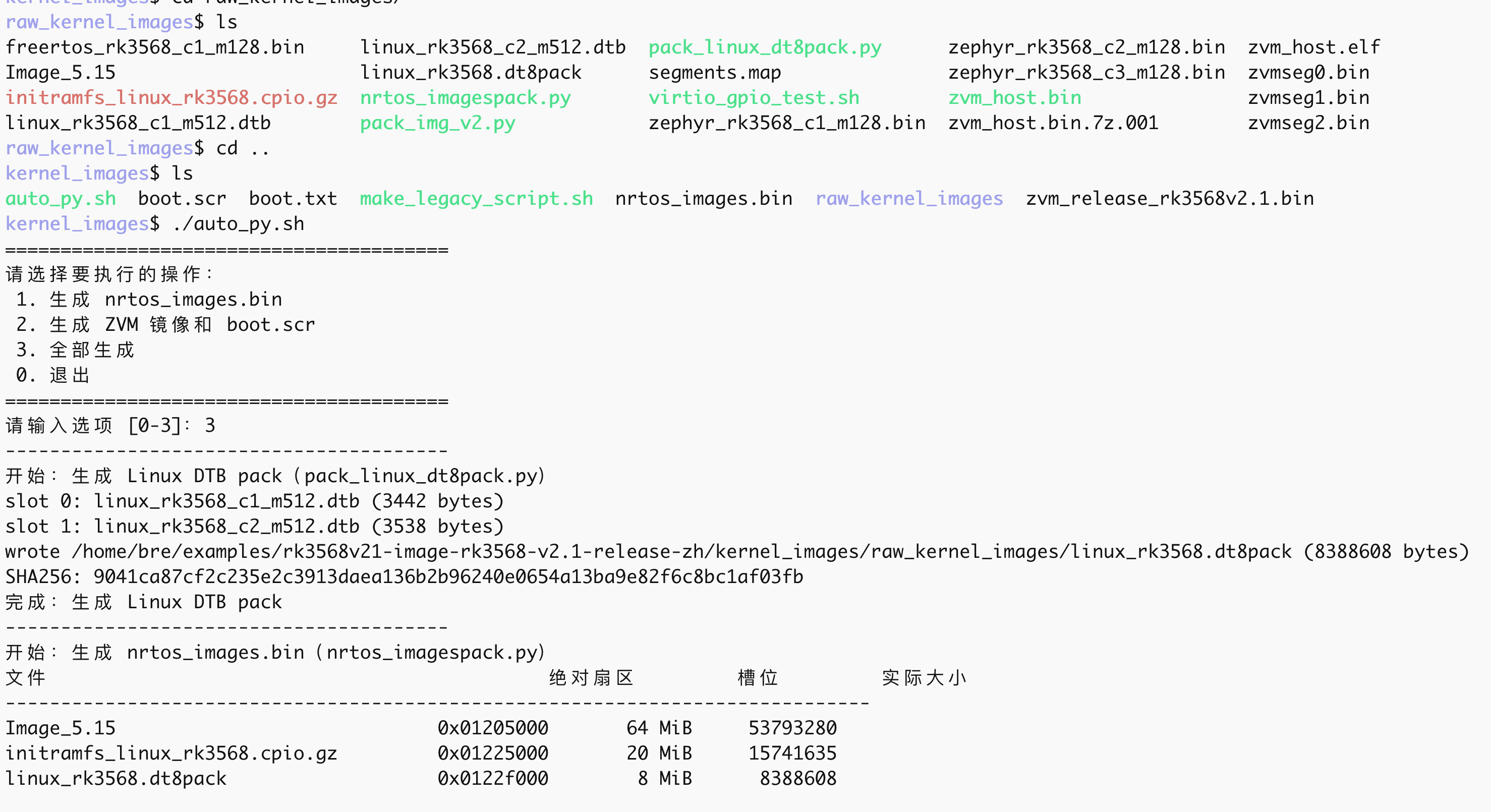

我们回到上一级目录，进入kernel_images文件夹，执行auto_py.sh，输入3生成ZVM镜像、启动boot.scr和Non-RTOS镜像包。
执行完成后会在当前目录下生成新的zvm_release_rk3568v2.1.bin、boot.scr和Non-RTOS镜像包文件。
完成后再按照4.1的步骤进行镜像包文件烧录，即可完成镜像替换。
4.4 鲁班猫RK3568使用USB线缆更换uboot（可选）
鲁班猫RK3568开发板默认uboot只能进入到默认的uboot环境，例如Lubancat 官方提供的Ubuntu或安卓系统。
因此我们制作了替换uboot文件，使用我们提供的uboot文件可以让您的开发板上电后自动查找并启动TF卡中的ZVM启动镜像文件。
⚠️ 注意
我们的uboot只支持在安卓固件环境下进行替换，如果您的开发板当前uboot环境是Ubuntu或者其他Linux系统，那么需要先将开发板刷入安卓系统的uboot环境后才能进行替换操作，具体操作可以参考Firefly官方网站中的相关的刷机教程。
在鲁班猫官方的资源下载处找到的Android固件，根据教程进行固件升级后，即可使用我们提供的uboot文件。
如果您需要替换开发板的uboot，可以按照以下步骤操作：
4.4.1 准备工具
- 鲁班猫RK3568开发板 - 用于进行uboot更换操作
- uboot - 压缩包中提供，放在file_system_images目录下
- 主机 - 用于运行烧写工具
- 良好的Type-C数据线 - 用于连接主机和开发板
4.4.2 准备uboot
uboot镜像已经放入压缩包中，解压后即可获取uboot.img文件。
4.4.3 安装烧写工具
Windows操作系统
- 安装RK USB驱动
- 下载Release_DriverAssistant.zip，解压后运行DriverInstall.exe。为了让所有设备都使用更新的驱动，请先选择驱动卸载，然后再选择驱动安装。
- 运行AndroidTool的RKDevTool.exe
4.4.4 进入升级模式
通常我们升级uboot的模式有两种，分别是Loader模式和MaskRom模式。烧写uboot前，我们需要连接好设备，并让板子进入到可升级模式。
4.4.4.1 硬件方式进入Loader模式
连接设备并通过RECOVERY按键进入Loader升级模式步骤如下：
- 先断开电源适配器连接
- 使用数据线一端连接主机，一端连接开发板
- 按住设备上的 RECOVERY（恢复）键并保持
- 接上电源
- 大约两秒钟后，松开 RECOVERY 键
4.4.4.2 软件方式进入Loader模式
数据线接好后，在串口调试终端或adb shell给板子运行以下命令：reboot loader
4.4.4.3 查看Loader模式
如何确定板子是否进入Loader模式，我们可以通过工具去查看。
Windows操作系统
通过AndroidTool工具可以看到下方提示Found One LOADER Device。
如果已经进行了“进入Loader模式”的操作，仍旧没有看到烧写工具提示LOADER，此时可以查看Windows主机是否有提示发现新硬件并配置驱动。打开设备管理器，会见到新设备Rockusb Device出现，如下图。如果没有，可返回上一步重新安装驱动。
4.4.5 烧写uboot
在进入Loader模式后，我们可以使用AndroidTool工具来烧写uboot文件。
打开AndroidTool工具，连接设备，在下载镜像页面中选中uboot这一行并打勾，然后点击最右侧的小框选择到新的uboot文件：
点击执行按钮后会开始烧写uboot文件，烧写过程只需要几秒，烧写完成后右侧提示框会显示下载完成。
烧写完成后，重启板子即可使用新的uboot文件，如果您的板子没有自动重启，请手动重启板子。此时如果您的TF卡中已经有了ZVM启动镜像，则会直接自动启动并进入ZVM界面。
祝您开发愉快！✨
