ZVM-E2000 v2.1发行版部署文档

一、ZVM-E2000v2.1简介

ZVM-E2000v2.1发行版是一款面向飞腾E2000处理器芯片的ZVM定制化版本，于2026年6月发布。其介绍如下：

（1）支持板卡与镜像说明

本节说明ZVM-E2000v2.1发行版支持的板卡、镜像下载入口和板卡适配文件的替换方式。

支持板卡列表

序号	板卡名称	说明
1	飞腾派E2000Q	默认支持板卡，直接使用ZVM发行版镜像包中的镜像即可运行

公共镜像

序号	镜像名称	下载链接
1	ZVM发行版镜像包ZVM-E2000v2.1	官方下载地址
2	可视化管理软件VisualZVMv2.1	官方下载地址

（2）灵活的多OS混合部署方式

支持同时启动多达3个客户OS。

客户OS	Zephyr	FreeRTOS	Linux	是否支持AMP
可分配核数	1/2	1	1/2
内存大小	32MB	32MB	512MB	×

（3）灵活的多核OS支持

E2000为4核处理器，ZVM默认占用0核，客户OS可自主选择部署在其余的FT862核心上：

处理器型号	核号	分配说明
FTC310	0、1	ZVM
FTC664	2、3	客户OS灵活部署

（4）灵活的外设共享

支持外设完全虚拟化、半虚拟化等多种共享方式，解决复杂系统外设资源分配冲突问题：

序号	类别	支持的外设
1	完全虚拟化外设	UART
2	半虚拟化外设（VirtIO）	SDMMC（Ramdisk）、XMAC

二、ZVM-E2000v2.1 部署教程

一、准备硬件

1.1 硬件清单

开发板：飞腾派点击购买
读卡器、TF卡：容量32GB及以上点击购买
USB转TTL模块、杜邦线、网线：点击购买

1.2 启动准备

ZVM-E2000 v2.1新增了TF卡启动方式，用户无需再使用TFTP启动，首先要做TF卡启动准备。飞腾Pi E2000开发板支持两种启动模式：

TF卡启动
EMMC启动
注意：飞腾Pi E2000开发板必须要用任一存储介质，且其中烧录了至少一种官方系统镜像，否则开发板上电后将完全无法启动。

这里我们以TF卡启动为例。

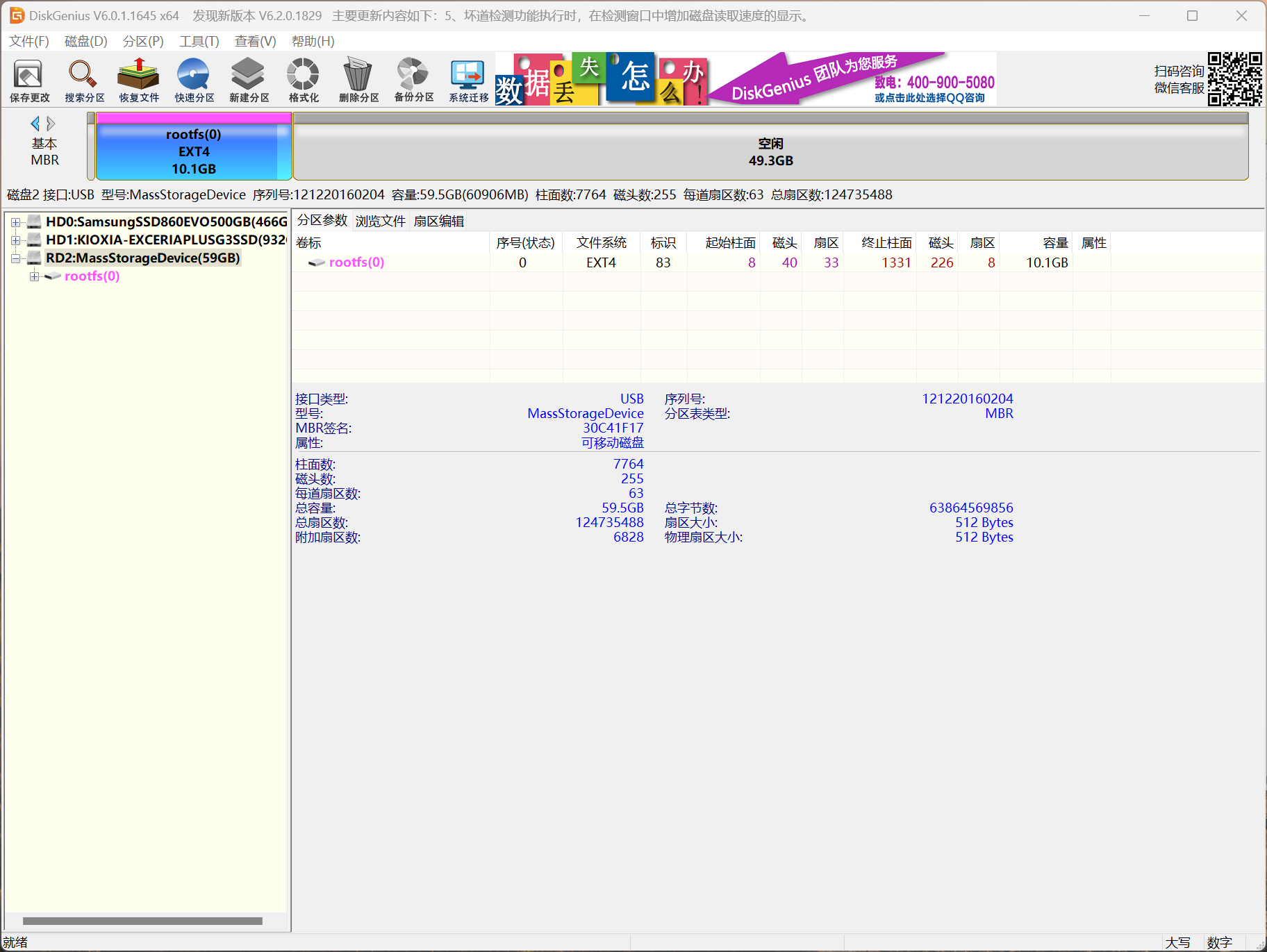

首先按照飞腾派的官方文档，在TF卡中烧录飞腾官方任意Linux系统镜像，确保开发板可以正常启动。烧录好镜像的TF卡使用DiskGenius查看如下图所示：

可以看到TF卡中会存在一个EXT4分区，这个就是飞腾派 E2000开发板的官方启动分区，用于存储系统。还有一段空闲空间，我们要做的就是使用空闲空间创建一个ZVM启动分区。

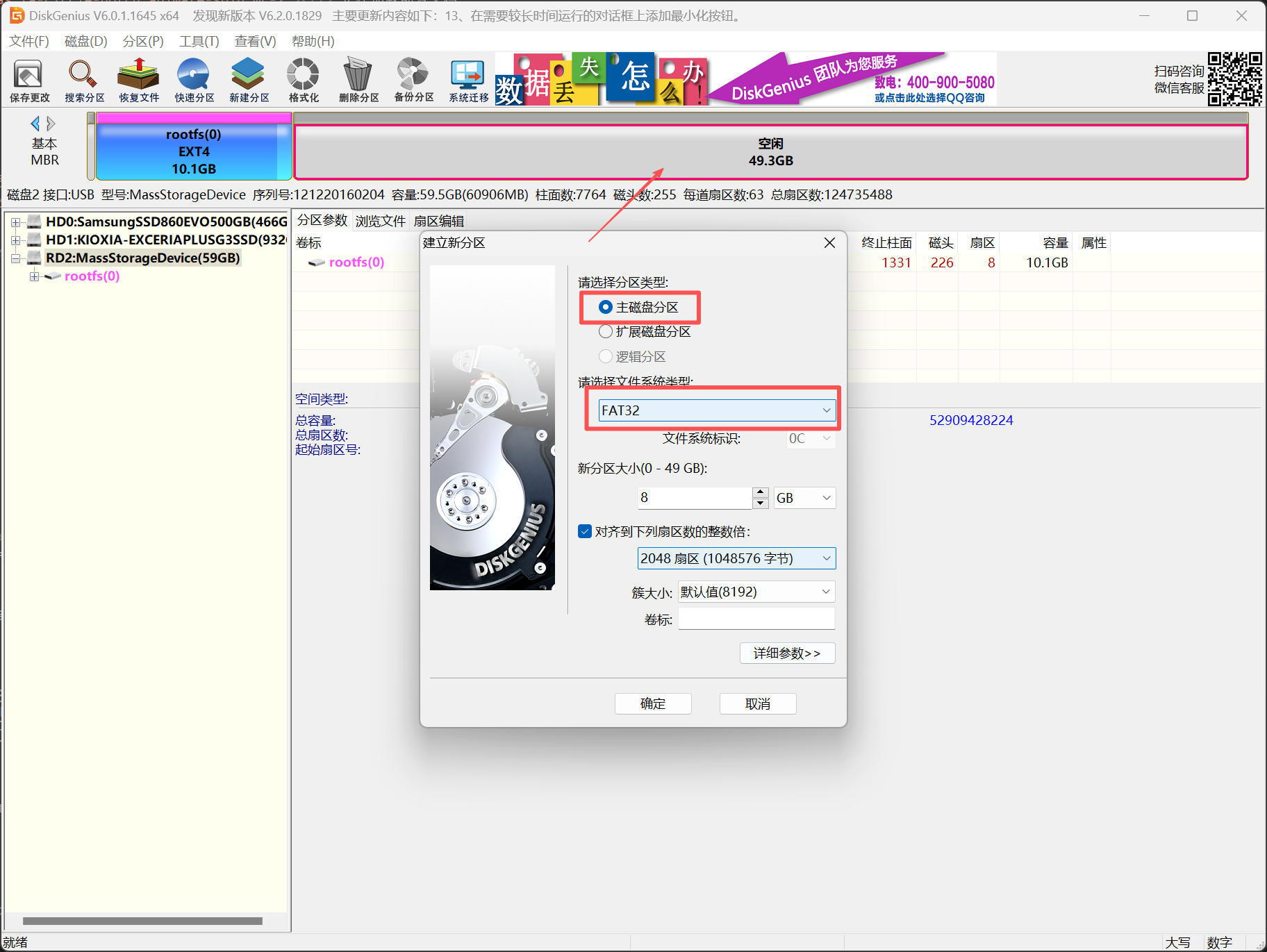

首先选中空闲空间，右键选择“新建分区”，创建一个FAT32分区，大小建议为1GB以上，分区类型选择“主分区”，分区标记可以随意填写。如图所示：

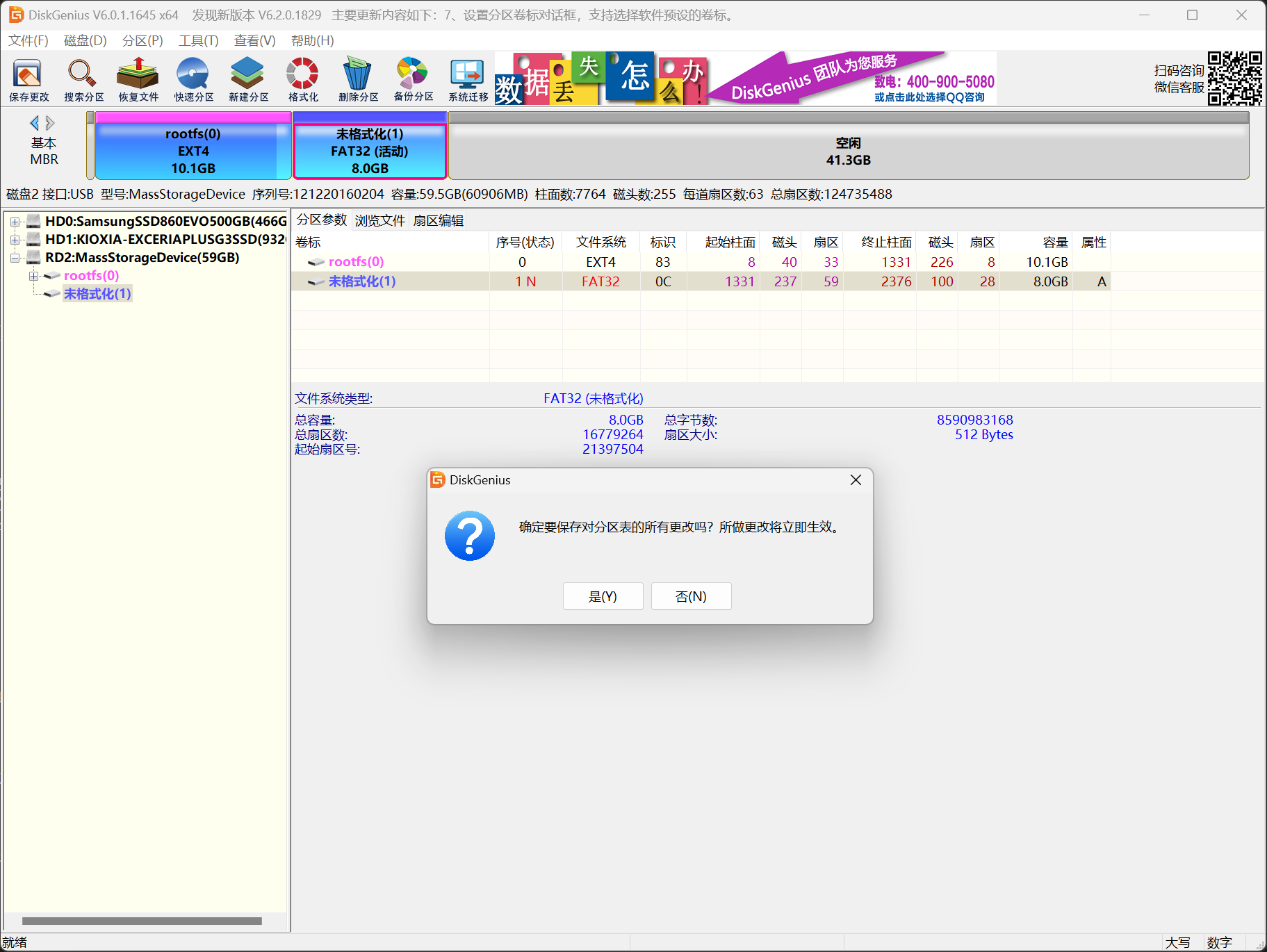

点击“确定”后，点击“保存更改”，DiskGenius会提示是否保存更改，点击“是”即可。

提示是否格式化分区，点击“是”即可。

到此处，TF卡的ZVM启动分区就创建好了，接下来我们就可以将ZVM启动镜像复制到这个分区中。

二、获取ZVM镜像与软件

2.1 ZVM镜像

从ZVM官方网站镜像下载中心获取完整启动镜像。

ZVM镜像位于 zvm_release/e2000 目录下：

文件名	说明
zephyr_e2000_cX_m32.bin	Zephyr GuestOS镜像
freertos_e2000_c1_m32.bin	FreeRTOS GuestOS镜像
Image_v5.15	Linux 内核镜像
linux_e2000q.dtb	设备树文件
initramfs_e2000.cpio.gz	Initramfs 根文件系统
zvm_release_e2000v2.1.bin	zvm_release_e2000v2.1启动镜像
boot.scr	U-Boot启动引导文件

2.2 VisualZVM

VisualZVM_V2.1适用于 Windows 7/10/11 x86_64。

从ZVM官方网站镜像下载中心可以下载VisualZVM软件包。

三、准备启动镜像

3.1 全部使用ZVM-E2000发行版镜像

ZVM-E2000 v2.1发行版完整镜像内置如下客户OS：

客户OS镜像	多核支持	CPU域	内存大小
Linux	1-2核	CPU1	512M
Zephyr RTOS	1-2核	CPU2-3	32M
FreeRTOS	仅支持单核	CPU2-3	32M

全部使用ZVM-E2000 v2.1发行版镜像可直接跳转至第四步。

3.2 用户自行编译客户OS

详见客户OS编译指南，完成重新编译镜像后再执行第四步。

四、启动ZVM

4.1 硬件连接

将网线连接开发板（ZVM-E2000 v2.1发行版不支持二者的热插拔，需要启动前插好）
启动前先将zvm_release_e2000v2.1.bin和boot.scr直接放入TF卡的第二分区（飞腾Pi E2000不支持TF卡热插拔，启动前应先把文件放入并插上TF卡，否则开发板将无法启动）

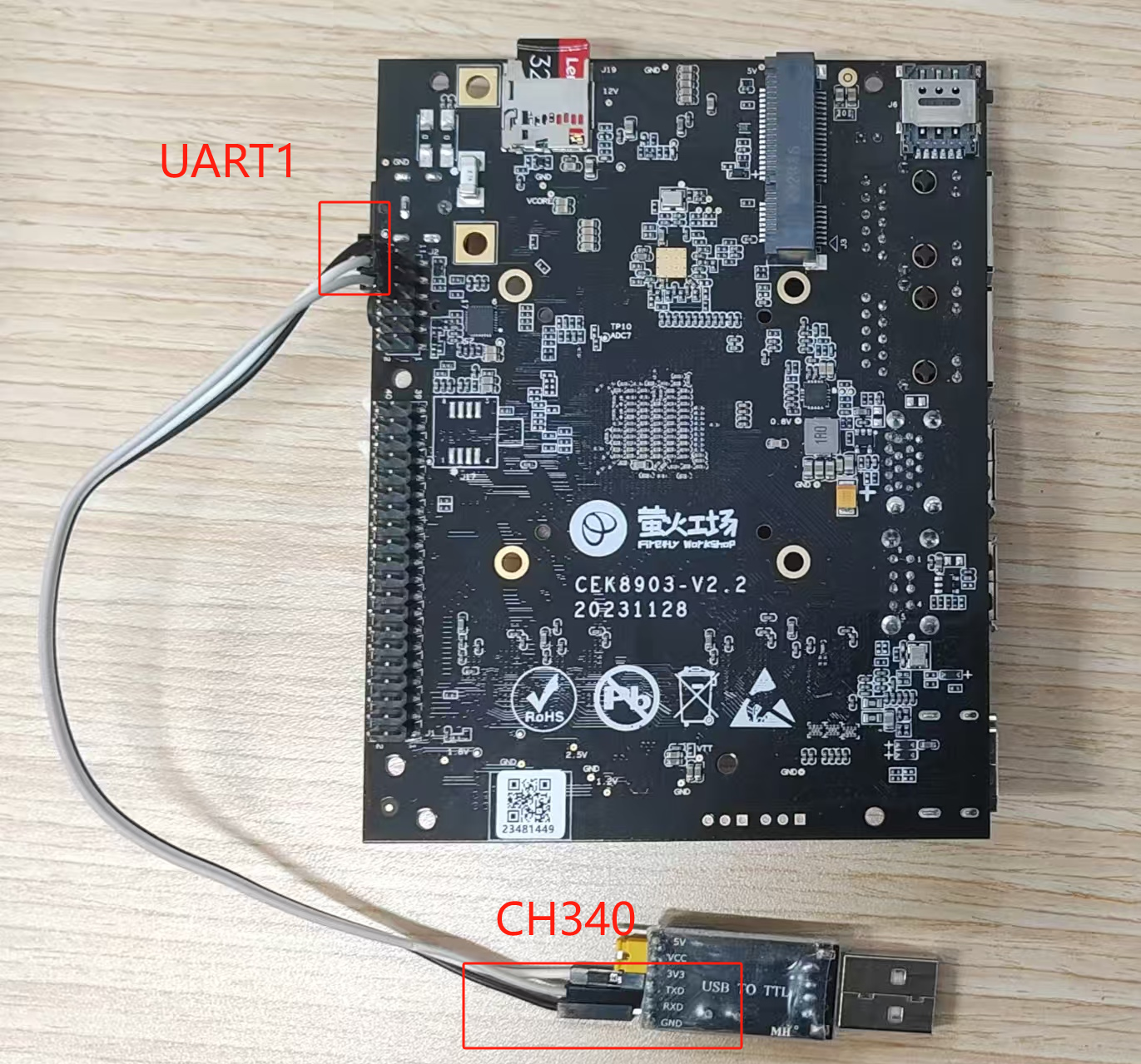

通过USB转串口连接调试终端（此处飞腾派波特率为115200）

4.2 使用VisualZVM启动ZVM

启动VisualZVM 位于VisualZVM软件包 ./VisualZVM_V2.1.exe

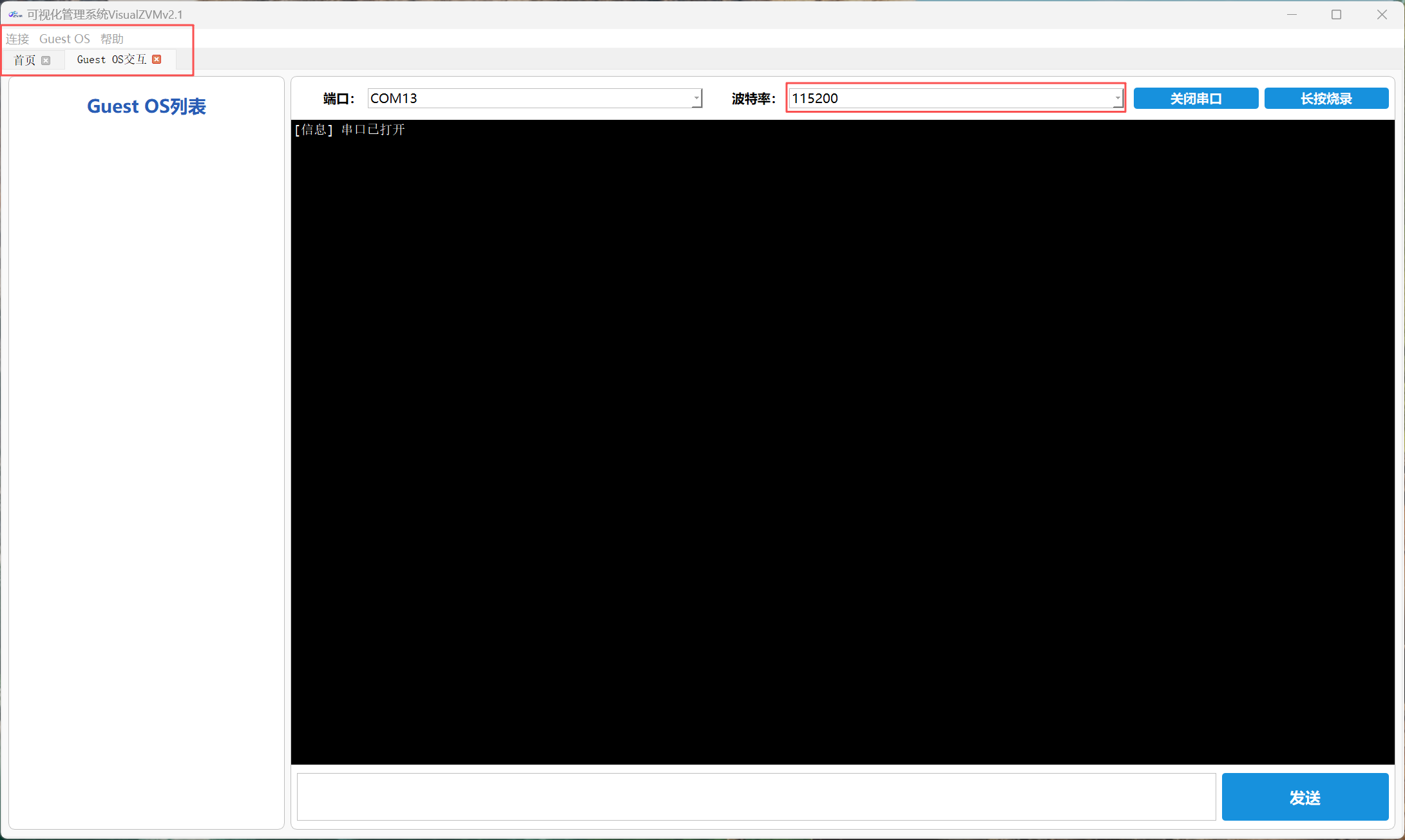

进入VisualZVM串口控制台
选择Guest OS \ 交互

选择端口 \ 设置波特率115200 \ 打开串口 \ 长按[长按烧录]按钮/长按Ctrl + C \ 开发板上电

输出:
```
Hit any key to stop autoboot:  0
Phytium-Pi#<INTERRUPT
Phytium-Pi#<INTERRUPT
Phytium-Pi#<INTERRUPT
Phytium-Pi#
```
使用TF卡启动
在Shell中输入以下命令，通过U-Boot启动：
```
mmc dev 0 && load mmc 0:2 0xf5000000 /boot.scr && source 0xf5000000
```
U-Boot启动时间从装载到启动在15秒左右。

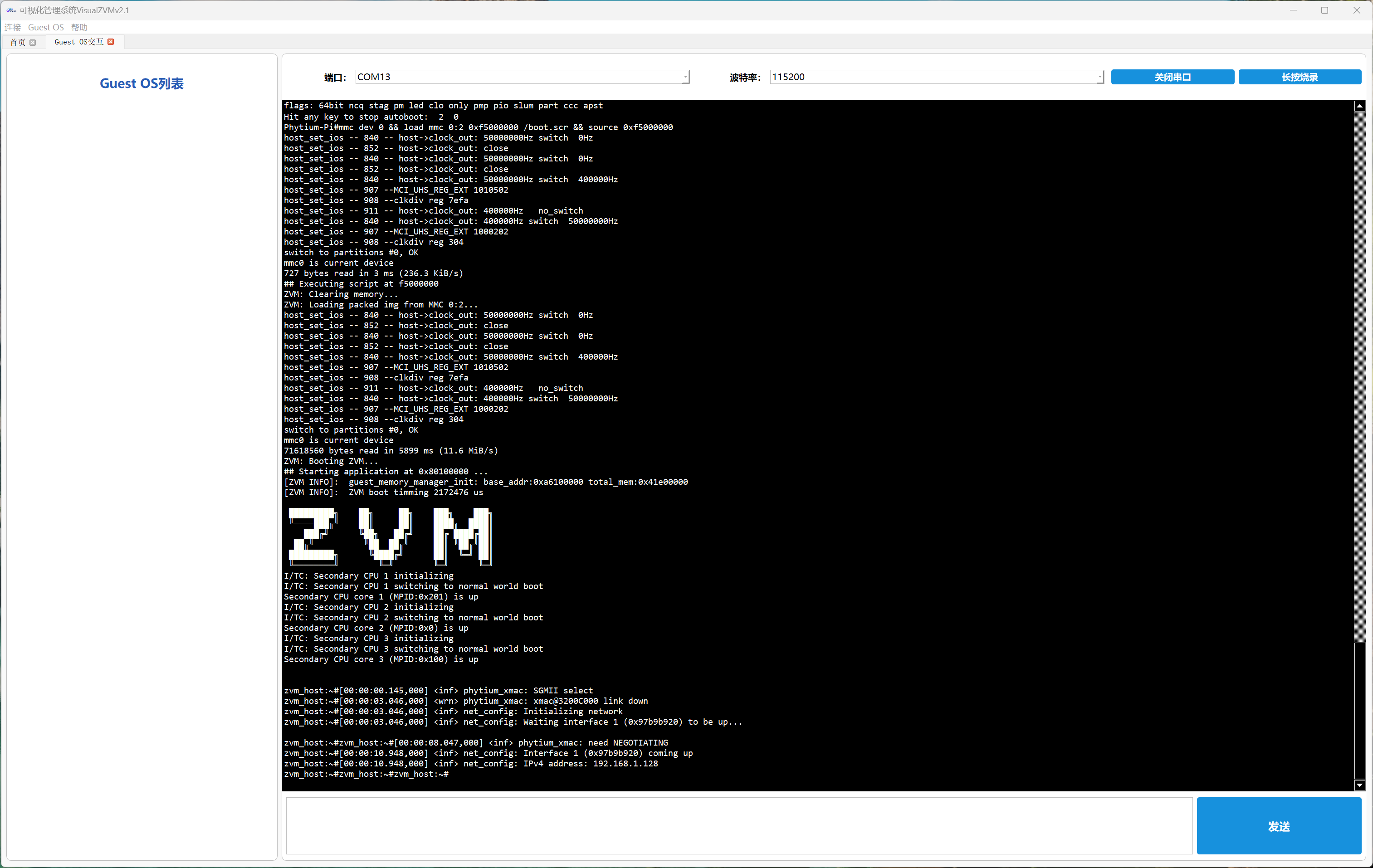

待输出ZVM Logo后，按下Enter，见到 zvm_host:~# 表示启动完毕，已经进入ZVM控制台:

4.3 不使用VisualZVM

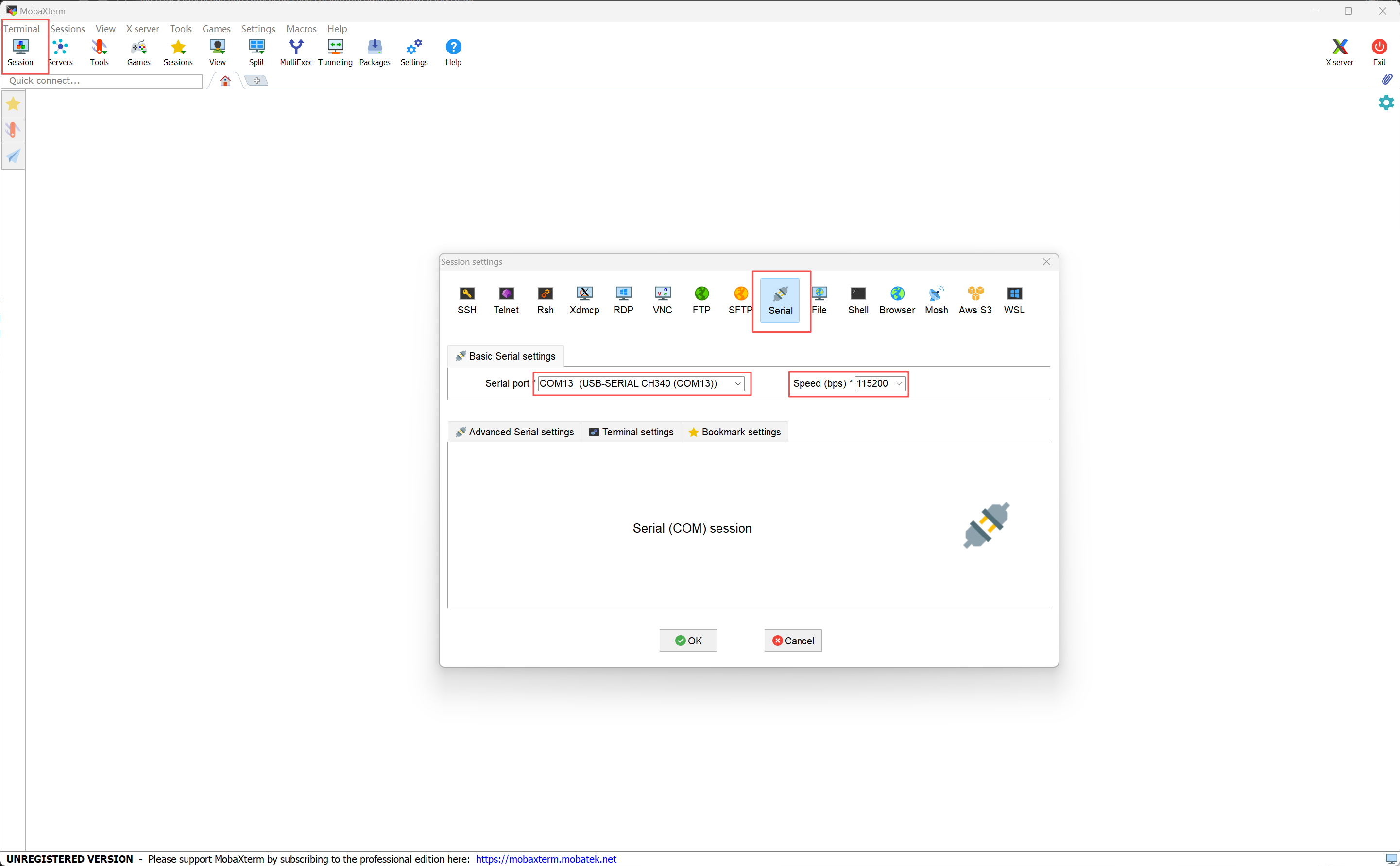

使用终端工具连接串口，以MobaXterm为例
选择 Session \ Serial \ 选择Serial port \ 设置波特率115200 \ 打开串口
启动前先将zvm_release_e2000v2.1.bin和boot.scr直接放入TF卡的第二分区（飞腾Pi E2000不支持TF卡热插拔，启动前应先把文件放入并插上TF卡，否则开发板将无法启动）

进入U-Boot

长按Ctrl + C \ 开发板上电

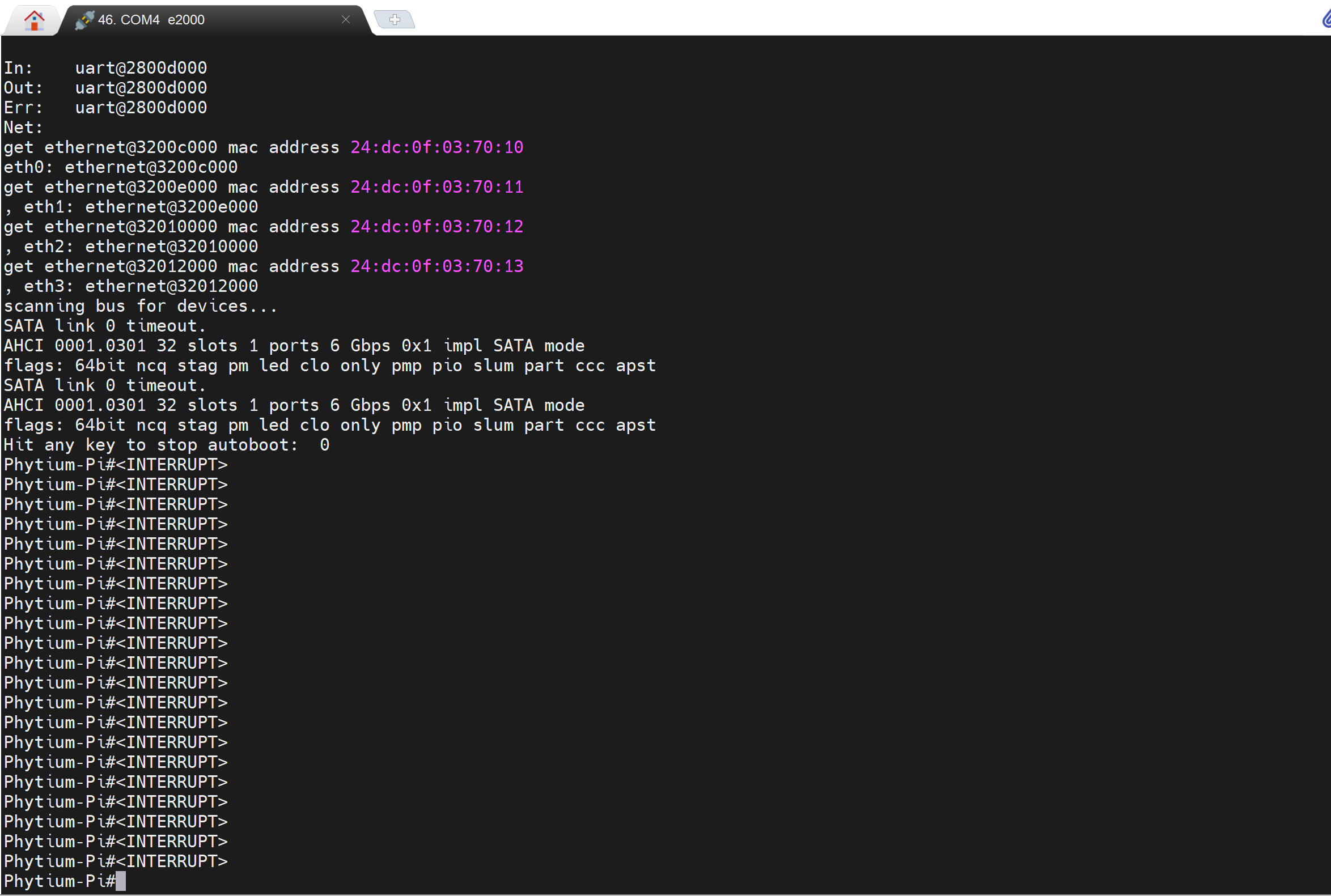

输出:

Hit any key to stop autoboot:  0
Phytium-Pi#<INTERRUPT
Phytium-Pi#<INTERRUPT
Phytium-Pi#<INTERRUPT
Phytium-Pi#<INTERRUPT
Phytium-Pi#<INTERRUPT
Phytium-Pi#

使用TF卡启动
在Shell中输入以下命令，通过U-Boot启动：
```
mmc dev 0 && load mmc 0:2 0xf5000000 /boot.scr && source 0xf5000000
```
U-Boot启动时间从装载到启动在15秒左右。

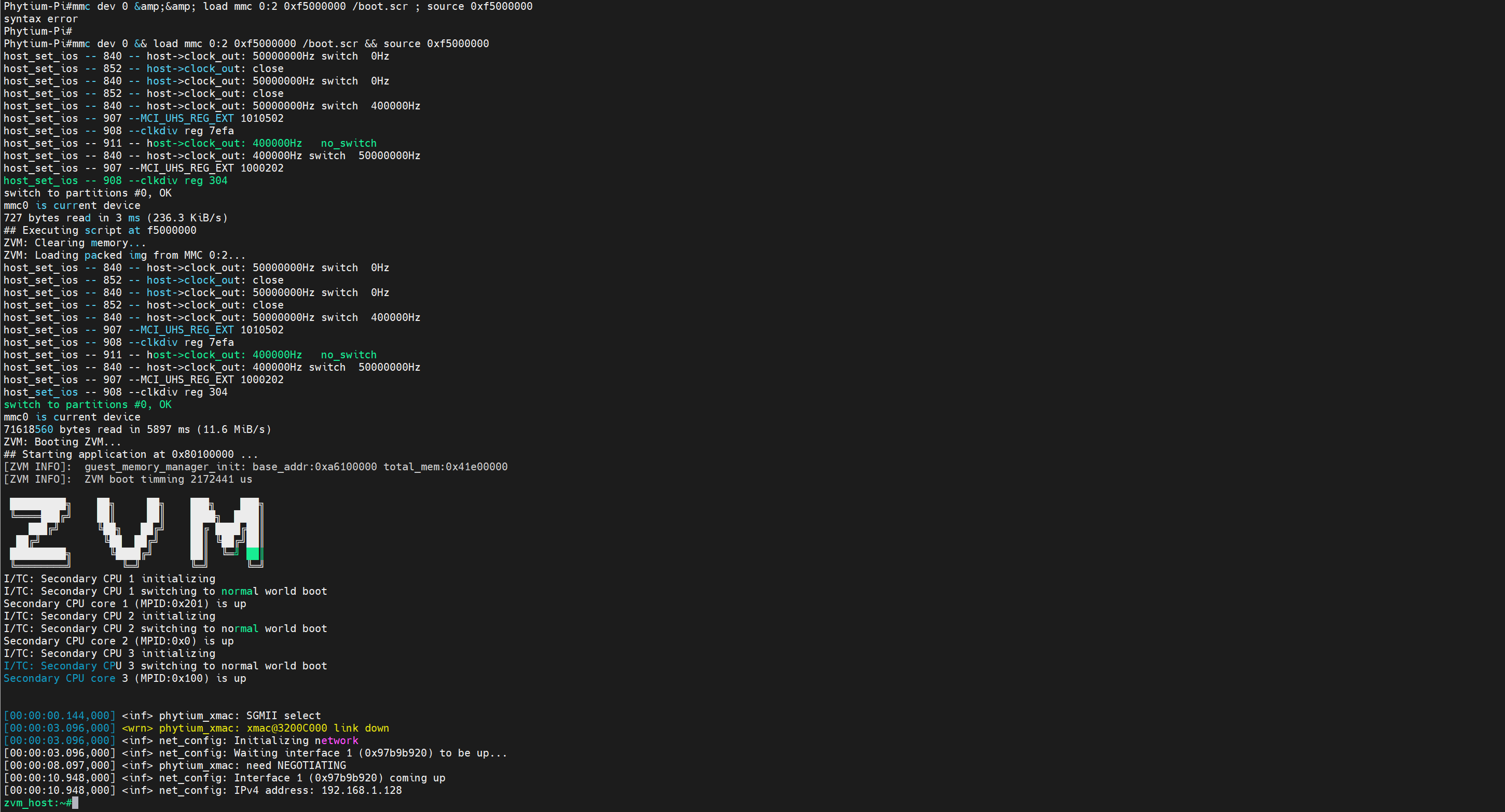

待输出ZVM Logo后，按下Enter，见到 zvm_host:~# 表示启动完毕，已经进入ZVM控制台:

五、运行客户OS

5.1 VisualZVM方式

ZVM发行版提供PC端可视化工具VisualZVM，与控制器端ZVM通过以太网连接，内置ZVM串口控制台，支持客户OS全生命周期管理与运行态动态监控。

使用方式见 VisualZVM 使用指导

5.2 命令行方式

创建、运行、交互客户OS示例：

创建单核内存大小为32M的Zephyr
```
zvm create -t zephyr -c 1 -m 32
```

可看到Zephyr客户OS的ID为0

[ZVM INFO]:  |*********************************************|
[ZVM INFO]:  |******  Create VM Successful!          ******|
[ZVM INFO]:  |******          VM INFO                ******|
[ZVM INFO]:  |******  VM-NAME:     zephyr_os-0       ******|
[ZVM INFO]:  |******  VM-ID:       0                 ******|
[ZVM INFO]:  |******  VCPU NUM:    1                 ******|
[ZVM INFO]:  |******  VMEM SIZE:   128         (M)   ******|
[ZVM INFO]:  |*********************************************|

运行这个客户OS
```
zvm run -n 0
```

进入虚拟串口控制台

zvm_host:~#zvm look 0
Connecting VM ID:0

uart:~#kernel version
Zephyr version 4.0.0
uart:~#

按 Ctrl + X 退出
```
uart:~#disconnect

zvm_host:~#
```

更多操作输入 zvm 查看

zvm_host:~#zvm
zvm - ZVM manager command. Some subcommand you can choice as below:

Subcommands:
create     : Create a vm.
             You can use 'zvm create -t zephyr' or 'linux' to create a new vm.

new        : Deprecated, Same as command create, keep it for backward
             compatibility.
             You can use 'zvm new -t zephyr' or 'linux' to create a new vm.

run        : Run a created vm.
             You can use 'zvm run -n 0' to run vm with vmid equal to 0.

pause      : Pause a vm.
             You can use 'zvm pause -n 0' to pause vm with vmid equal to 0.

delete     : Delete a vm.
             You can use 'zvm delete -n 0' to delete vm with vmid equal to 0.

info       : List all vm info.
             You can use 'zvm info' to list all vm info.
             You can use 'zvm info -n 0' to list vm info with vmid equal to 0.

update     : Update vm.
             vm update is not supported now.

manager    : Manager vm.
             You can open the ZVM management software on the PC.

tcpreload  : Manager vm.
             You can restart the sockets between ZVM management software on
             the PC and ZVM.

look       : Switch virtual serial.
             You can use 'zvm look 0' to connect available virtual serial.
