01 引言

VHE（Virtualization Host Extensions）是ARM体系结构中为虚拟化场景引入的一项硬件扩展机制，其核心目标是降低主机操作系统（主机OS）与Hypervisor之间的交互开销，从而提升虚拟化系统的整体执行效率。在此前的技术分析中已指出，VHE是实现RTOS原生虚拟化的重要基础能力之一，对实时性与调度效率具有显著提升作用。

需要注意的是，VHE并非所有ARM处理器均支持。该特性仅在ARMv8.1及以上架构中引入，而大量已部署的国产嵌入式处理器（如飞腾E2000、D2000等）仍停留在ARMv8.0架构，无法提供VHE硬件支持。这直接导致依赖VHE的虚拟化方案难以在上述平台上部署，严重制约了系统的适用范围与生态扩展能力。

相较之下，nVHE模式虽然能够运行在ARMv8.0架构之上，但其在特权级切换、中断处理和上下文管理方面引入了显著的软件开销，对实时性和系统简洁性产生不利影响。针对这一兼容性与性能之间的矛盾，ZVM设计并实现了一种增强型虚拟化模式——超级VHE（HyperVHE）。

02 主机OS的EL2特权级改造

在ARM虚拟化架构中，无论采用VHE（图1-a）还是nVHE（图1-b）模式，主机操作系统通常运行在EL1特权级，而Hypervisor运行在EL2特权级，两者之间需要通过特权级切换完成交互。

VHE模式通过引入特权级共享机制，使主机操作系统能够直接访问部分EL2资源，从而减少切换开销；而在nVHE模式下，所有交互均需显式跨越EL1与EL2，涉及频繁的上下文保存与恢复，导致中断响应延迟增大，并削弱系统的实时确定性。这种模式也不利于ZVM所采用的“RTOS内核与原生虚拟化一体化”的整体设计。

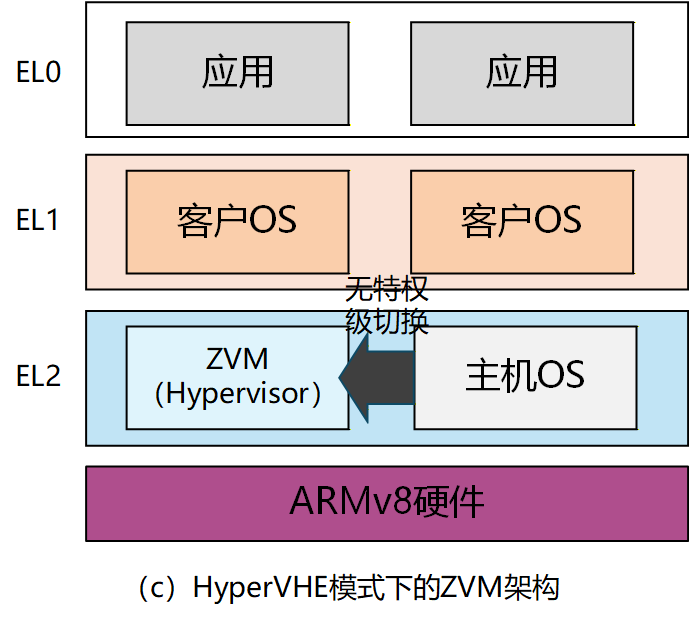

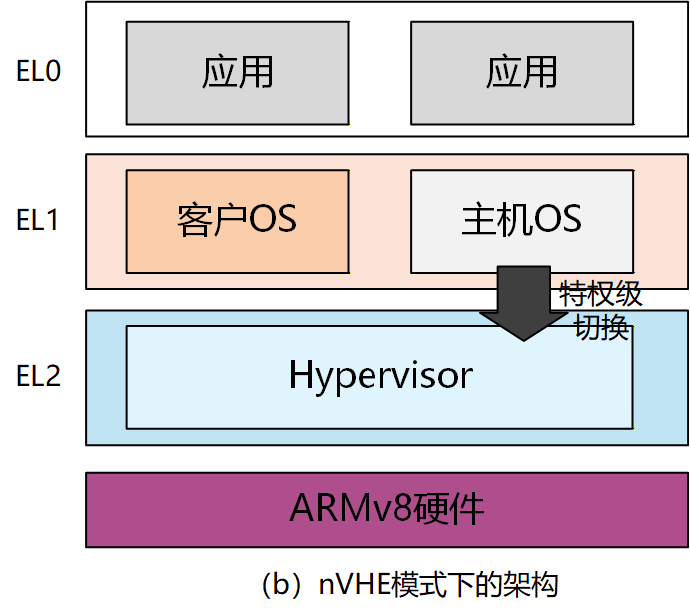

图1. 三种虚拟化架构对比：HyperVHE 实现了主机 OS 与 Hypervisor 的同层运行

为此，ZVM采用了主机操作系统EL2化的设计思路：通过对主机OS进行特权级重构，使其直接运行于EL2，与Hypervisor在同一特权级协同工作，从根本上消除跨特权级切换所带来的性能损耗。这种同层运行模型保留了其“RTOS内核+原生虚拟化”一体化架构带来的实时性和灵活性优势（图1-c）。如图2所示，该改造主要包括以下三个方面：

A

EL2初始化机制重构，消除对VHE的依赖

在标准VHE模式下，主机OS的启动与初始化流程依赖VHE硬件特性。HyperVHE模式中，ZVM重构了启动路径，绕过所有VHE相关配置逻辑，直接在EL2层完成关键运行环境的初始化，包括栈指针、系统状态寄存器以及异常返回路径等，确保主机OS能够在无VHE支持的情况下稳定运行于EL2。

B

内存管理子系统的EL2访问适配

原有内存管理机制以 EL1 访问模型为设计前提。为支持主机OS在EL2层运行，ZVM对内存管理子系统进行了系统性调整，包括内存属性配置、访问权限规则以及页表结构的重新规划，使主机OS能够在EL2特权级下安全、高效地访问物理内存资源。

C

中断处理机制本地化

在传统nVHE模式下，中断需要在EL2捕获后再转发至EL1处理，不仅路径冗长，而且增加了异常处理的复杂度。HyperVHE为EL2层引入了完整的中断处理逻辑，将中断控制器（GIC）的管理能力提升至EL2，使中断与异常能够在本地完成分发与处理，从而显著降低响应延迟，满足实时系统对确定性的要求。

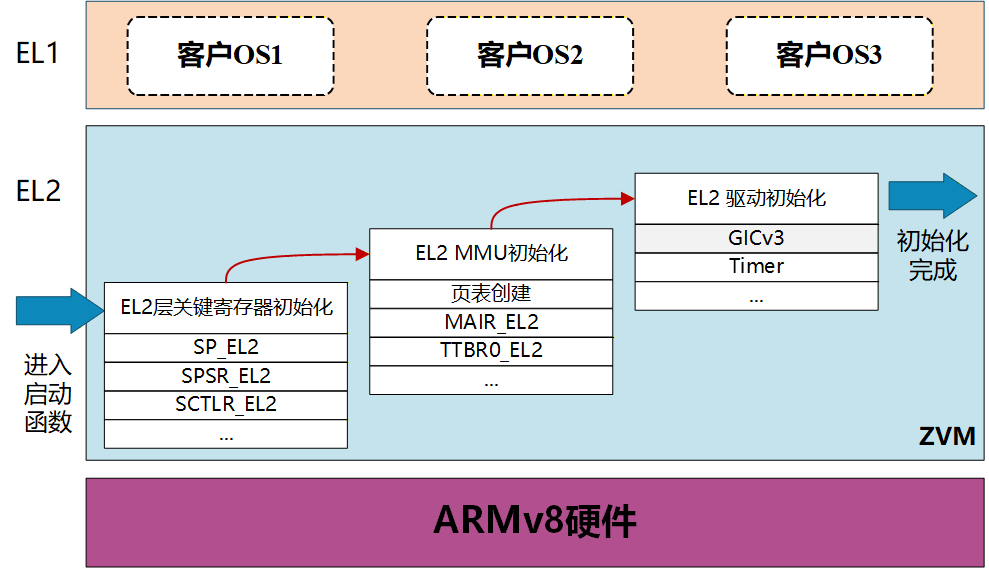

图2. 主机OS的三大EL2改造

03 虚拟化机制重构

ZVM早期的虚拟化核心实现以VHE架构为设计前提，从系统寄存器配置到客户OS的调度与切换，均深度依赖VHE的硬件行为模型。这种实现方式在ARMv8.0等不支持VHE的平台上无法直接运行，导致客户OS调度、中断注入等关键功能失效。为此，ZVM对虚拟化核心机制进行了适配性重构，使其能够在nVHE条件下稳定运行，同时保持高效调度与严格隔离。具体来说，主要包括两个关键地方的重构：

（1）客户OS上下文切换优化

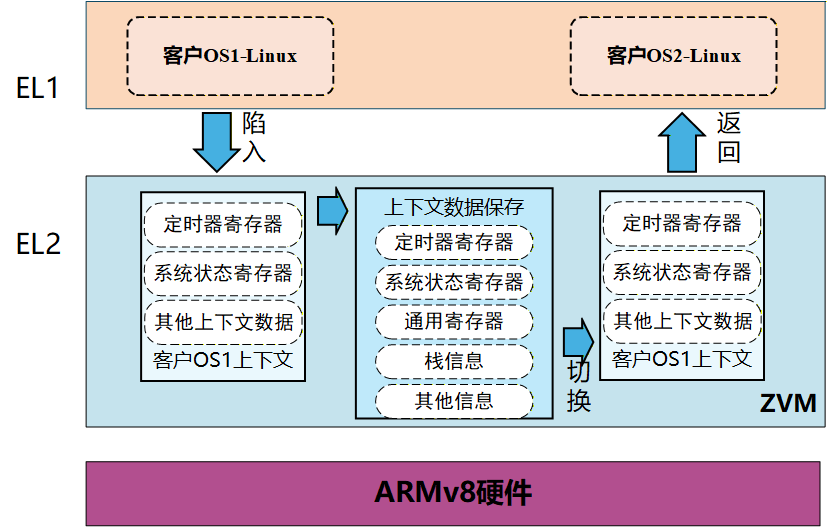

在客户OS切换过程中，需要完整保存并恢复其运行上下文，包括系统控制寄存器、定时器状态等关键信息。原有实现依赖VHE提供的寄存器访问语义。HyperVHE模式下，ZVM为nVHE场景重新设计了一套独立的上下文管理机制（图3），确保所有关键状态在切换过程中被精确保存与恢复，从而保证客户OS运行的连续性与一致性。

图3. 上下文切换重构

（2）EL2专属中断异常向量表设计

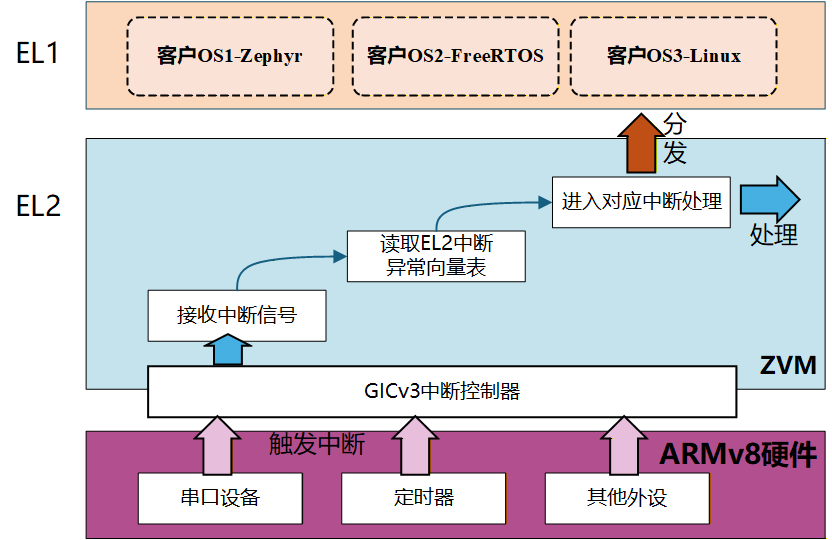

ZVM在EL2层新增了一套完整的中断与异常向量表，用于统一管理来自外设与虚拟环境的中断事件（图4）。外部中断触发后，系统可直接在EL2层完成异常分发，并根据映射关系将中断精准投递至目标客户OS，避免在EL1与EL2之间进行多余跳转，提高中断处理效率与系统确定性。

图4. 中断机制重构
