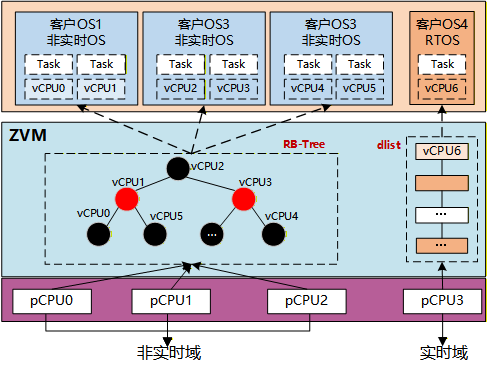

ZVM调度模型自下而上包括硬件层、虚拟化层和客户OS层三个核心层次，如图1所示。

（1）硬件层

物理CPU（pCPU）根据任务实时性需求划分为实时域和非实时域。其中，非实时pCPU域（pCPU0、pCPU1、pCPU2）用于运行普通虚拟机任务，实时pCPU域（pCPU3）采用独占方式分配给RTOS任务，以保证实时任务的确定性执行。

（2）虚拟化层

ZVM虚拟化层负责vCPU资源管理与调度。在非实时pCPU域上，ZVM维护基于红黑树（RB-Tree）的CFS调度队列；在实时pCPU域上，ZVM采用基于双向链表（dlist）的实时调度队列。本文主要介绍非实时域中的CFS调度机制。

（3）客户系统层

客户OS内部运行自身任务调度器，负责将Task分配至不同vCPU上执行。

在现有的虚拟机系统中，虚拟机仅能够获取vCPU运行状态，无法获取客户OS内部Task数量、优先级以及负载变化等信息。因此，vCPU调度无法反映客户OS内部任务压力。同时，客户OS仅能够感知自身vCPU资源，无法获取vCPU对应pCPU的实际负载状态，Task调度无法充分利用底层pCPU资源。

ZVM通过共享内存建立客户OS与虚拟化层之间的信息交互通道：

（1）CFS调度器设计

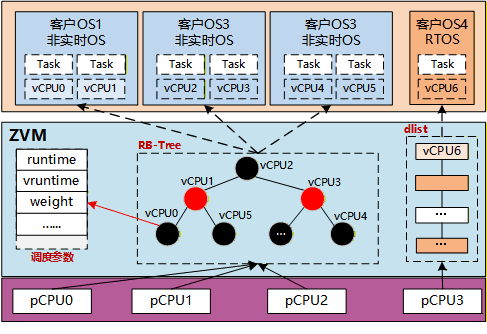

ZVM在虚拟化层引入面向vCPU线程的CFS调度机制，如图2所示。每个客户OS的vCPU对应一个CFS调度实体，该实体维护runtime、vruntime和weight三个核心参数：

• ● runtime：表示vCPU实际消耗的物理CPU运行时间；
• ● vruntime：表示经过权重修正后的虚拟运行时间，是CFS调度排序的核心依据；
• ● weight：表示该vCPU的调度权重，用于控制vruntime的增长速度。

CFS根据vruntime对vCPU调度实体进行排序，优先选择vruntime较小的vCPU执行，vruntime增长速度受weight（权重）影响，遵循权重补偿公式：

weight越大的vCPU，vruntime增长速度越慢，获得的调度机会越多。

（2）客户OS负载感知的vCPU调度（上传下）

ZVM通过共享内存获取客户OS提供的vCPU负载信息，并根据vCPU内部Task状态动态调整CFS红黑树。

1）vCPU动态创建时插入红黑树

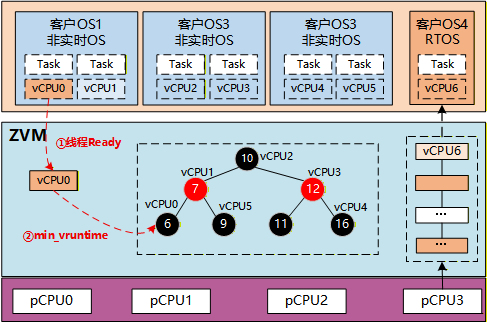

如图3所示，当vCPU创建并进入Ready状态后，ZVM初始化对应CFS调度实体，并将vCPU加入红黑树，具体流程如下：

• ①当创建客户OS1时，其vCPU0变为Ready态表示可调度；
• ②ZVM给vCPU0设置一个min_vruntime的值（例如6），并根据vCPU0当前vruntime值，将vCPU0插入CFS红黑树。

2）vCPU运行时更新红黑树

vCPU运行过程中，客户OS通过共享内存向ZVM传递vCPU负载信息，包括：

• ● nr_run：该vCPU上可运行任务数量；
• ● high：高优先级任务数量；
• ● util：该vCPU利用率。

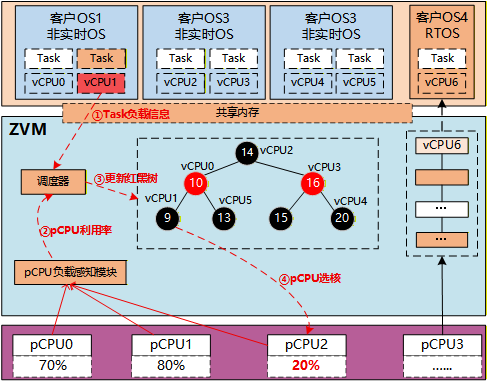

ZVM根据上述信息计算vCPU调度权重，并更新CFS红黑树。同时，ZVM结合当前pCPU负载状态选择合适的物理CPU执行vCPU，如图4所示。具体流程如下：

• ①客户OS1通过共享内存将vCPU1上Task的负载信息传输给调度器；
• ②ZVM负载感知模块获取当前pCPU利用率；
• ③CFS调度器根据vCPU负载计算weight，并更新vruntime。例如，vCPU1由于负载较高获得更大的weight，其vruntime增长速度低于其他vCPU，其中vCPU0的vruntime由6增长至10，而vCPU1由6增长至9；
• ④ZVM根据pCPU利用率选择负载较低的pCPU2运行vCPU1。

（3）pCPU负载感知的Task调度（下传上）

ZVM将底层pCPU资源状态反馈给客户OS，使客户OS任务调度能够结合物理CPU负载状态。

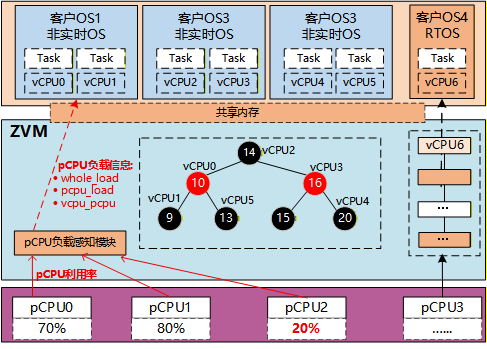

1）pCPU负载信息上传

ZVM周期性统计硬件资源状态，并通过共享内存向客户OS提供以下信息：

• ● whole_load：ZVM整体CPU负载；
• ● pcpu_load[]：每个pCPU当前负载；
• ● vcpu_pcpu[]：vCPU与pCPU映射关系。

这些信息描述了不同pCPU之间的资源使用差异以及vCPU对应的物理CPU状态，为客户OS Task迁移提供依据。

2）客户OS的Task迁移

客户OS根据ZVM反馈的pCPU负载信息优化Task迁移策略。任务迁移触发条件包括：

• ● a）某个vCPU进入空闲状态时；
• ● b）周期性负载均衡阶段。

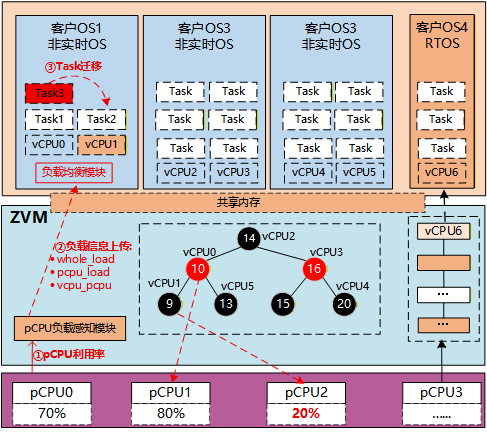

如图6所示，具体流程如下：

• ①ZVM负载感知模块周期性统计所有pCPU利用率；
• ②ZVM通过共享内存向客户OS负载均衡模块反馈pCPU负载信息；
• ③客户OS负载均衡模块根据vCPU对应pCPU负载状态执行Task迁移。

例如：当前vCPU1对应的pCPU2利用率为20%，压力较低，而vCPU0对应的pCPU1利用率为80%，客户OS负载均衡模块则尝试从vCPU0拉取一个可迁移的任务Task3并迁移到vCPU1上执行。

ZVM跨层CFS调度通过客户OS与虚拟化层之间的双向信息交互，实现vCPU调度和Task调度协同。

• 上传下 客户OS将vCPU内部任务数量、优先级等信息反馈给ZVM，ZVM根据vCPU负载状态调整CFS调度权重，使vCPU调度能够反映客户OS内部任务变化。
• 下传上 ZVM将pCPU负载状态反馈给客户OS，客户OS根据底层pCPU资源状态优化Task迁移策略。

通过跨层CFS调度，ZVM实现虚拟化层资源管理与客户OS任务调度协同，提高多OS环境下CPU资源利用效率和任务执行性能。
